福祿克Fluke 5322A電器安全測試儀器校準器
名稱：過程校準儀
品牌：
型號：
簡介：5322A 電器安全測試儀校準器可幫助校準技術人員遵守新的法規標準，而校準速度比傳統的手動多產品方法快四倍。5322A 替代 5320A 電器安全測試儀校準器。 5322A 校準儀有助于符合嚴格的國際標準，例如適用于各種電氣測試儀的英國 B...
申請服務
- 產品介紹
5322A 電器安全測試儀校準器可幫助校準技術人員遵守新的法規標準，而校準速度比傳統的手動多產品方法快四倍。5322A 替代 5320A 電器安全測試儀校準器。
5322A 校準儀有助于符合 嚴格的國際標準， 例如適用于各種電氣測試儀的英國 BS7671 第 17 版標準、IEC/EN 標準、澳大利亞和新西蘭 AS/NZS 3000 標準以及中國驗證/校準法規。
5322A 將眾多功能集成到一臺儀器中，取代了分立電阻器、十進位箱和其他常用于校準電氣測試儀的定制解決方案。由于用戶只需要學習、操作和維護一臺校準儀而不是多種儀器，因此這款單盒解決方案加快了校準速度并簡化了校準流程。盡管難以自動運行多種儀器，但 5322A 可通過 MET/CAL® 校準軟件自動運行— 進一步提高了校準速度和生產率。
使用一臺校準儀即可校準所有主要類型的電氣安全測試儀。5322A 可校準所有主要類別的電氣安全測試儀。通過為各工作負載提供關鍵校準功能，這款校準儀的優點得到了充分體現。
廣泛的工作負載覆蓋范圍
5322A 可校準各種設備，包括：
- 耐電壓測試儀
- 絕緣電阻測試儀（兆歐姆計），包括老式模擬測試儀
- 環路/線路阻抗測試儀
- 通斷測試儀
- 接地電阻測試儀
- 對地聯結測試儀
- 漏電流測試儀
- 斷路器測試儀 (RCD/GFCI)
- 多功能安裝測試儀
- 便攜式電器測試儀 (PAT)
主要功能和優點
連續可變高電壓電阻輸出 采用高電阻、高電壓電阻器，以便校準最高 5 kV 的絕緣電阻測試儀/兆歐計。持續可變功能使用戶能夠根據待測設備 (DUT) 要求設置任何電阻值并將 5322A 輸出調整為標稱值，這有助于校準老式手搖測試儀。
有源環路補償 通過在校準過程中消除剩余線路阻抗，更易于校準電氣安裝測試儀的環路/線路阻抗功能。
600 V 電源（VLC 選件） 能夠使用測量功能在工作負載上進行交流電壓測量的校準。此功能還有助于為多種類型的 PAT 測試儀供電。
4 線低電阻源 能夠進行精確低電流測量和高電流對地聯結測量，為測試更新型的 4 線測試儀提供準確度。
可選的 5322A-LOAD 5 kV 高電壓負載電阻器 包括用于精確耐壓測試的并聯功能。
RCD 模擬 能夠以出色的時間和電流電平準確度測試電氣安裝測試儀和 PAT 測試儀。5322A 跳閘時間提供優于 4:1 的測試不確定度比率，其中跳閘電流不確定度為 1%。
紋波系數和 THD 測量 按照多項法規的要求，可顯示耐電壓測試儀高達 5 kV 的信號純度測量。
多種型號 使您能夠靈活地選擇最適合您的工作負載和預算的功能。
MET/CAL 軟件兼容性 在 5320A 仿真模式中自動運行 5322A，以獲得更高的生產率和更好的一致性。
使用四分之一的時間，最大限度地提高工作負載覆蓋范圍
Fluke Calibration 5322A多功能測試儀器校準器 將眾多功能集成到一臺儀器中，取代了分立電阻器、十進位箱和其他常用于校準電氣安全測試儀的定制解決方案。其靈活性和精確性足以校準各種儀器，并且速度足夠快，完成校準工作所需的時間只有手動多產品方法所用時間的四分之一。
絕緣電阻測試儀
5322A 校準儀采用高阻值、高電壓電阻器，可測量兆歐計以及其他便攜式和臺式絕緣測試儀的高壓輸出。校準不超過 5 kV 的絕緣電阻測試儀時，您可以選擇從 10 kΩ 到 100 GΩ、分辨率為 4.5 位數字的一系列連續可變電阻值。在校準 10 kV 絕緣測試儀時，隨附的 R 倍增器可將這些范圍擴展至 10 TΩ 和 10 kV。隨附的 10 kV 分壓器用于以（比 40 kV 探頭）更高的精度測量不超過 10 kV 的測試儀，確保您獲得進行這些測試所需的 TUR。
漏電流測試儀
模擬直接/觸摸、差分和替代漏電流方法的漏電流，分辨率為 10 µA，電流量程為 0.1 mA 至 30 mA。與僅提供單一方法的其他校準儀不同，5322A 使您可以選擇最適合您情況的漏電流測試方法。
多功能安裝測試儀
5322A 可以快速校準這些多功能電氣安裝測試儀，并能靈活校準絕緣電阻、通斷性、回路阻抗、RCD 和接地電阻測試儀功能。這意味著用一臺儀器即可完成這些校準。
便攜式電器測試儀 (PAT)
5322A 具有校準 PAT 所需的所有功能，包括絕緣電阻、對地聯結、漏電流 RCD、高壓絕緣電壓和負載測試功能。
通斷測試儀和接地電阻測試儀
要校準這些低電阻測試儀，校準儀必須能夠輸出精確的低電阻。5322A 校準儀從低電阻精密電阻器輸出 100 mΩ 至 10 kΩ、分辨率為 3.5 位數字的電阻值。選擇 2 線或 4 線模式可獲得最大靈活性，或一個離散 4 線 10 mΩ 電阻器以覆蓋更多的工作負載。
環路/線路阻抗測試儀和接地導通測試儀
5322A 校準儀采用 16 個高功率、高電流電阻器，可使環路或線路的電阻增大已知數值。使用掃描模式自動確定環路的電阻，并使用有源環路補償模式 (5322A/VLC) 來補償環路或線路中的任何剩余阻抗。接地連接電阻輸出為 2 線或 4 線。4 線輸出的最低電阻為 1 mΩ。
漏電保護器 (RCD) 或接地故障斷流器 (GFCI) 測試儀
5322A 可模擬斷路器 (RCD/GFCI) 以驗證和校準跳閘電流和跳閘時間，而不會使裝置的斷流器跳閘。對于大多數 RCD 測試儀，計算的跳閘時間不確定度為 0.25 ms，以提供優于 4:1 的測試不確定度比率 (TUR)。跳閘電流的不確定度為 1%，這也在大多數應用中提供了優于 4:1 的 TUR。5322A 還具有特殊的 PAT RCD 模式，用于校準這些測試儀的 RCD 功能。
耐電壓測試儀
使用耐電壓測試儀的電氣安全測試是開發和制造從冰箱到電源等電子和電氣產品的重要組成部分。政府法規通常要求進行此類測試以確保產品安全性。5322A 提供同類最佳的耐電壓測試儀交流和直流電壓校準。內置測試儀可測量最高 5 kV 的電壓和電流。5 kV 量程還可測量耐電壓測試儀的耐壓紋波系數和失真 (THD)。
為了進行耐壓電流高達 100 mA 的測量，F(xiàn)luke Calibration 提供了一個負載適配器附件。將負載適配器與 5322A 內置電流表配合使用，可全面校準耐電壓測試儀。對于超過 5 kV 的電壓，可使用隨附的 10 kV 分壓器附件或可選的特色 40 kV 探頭。10 kV 分壓器可測量最高 10 kV 的電壓，不確定度為 0.5%。

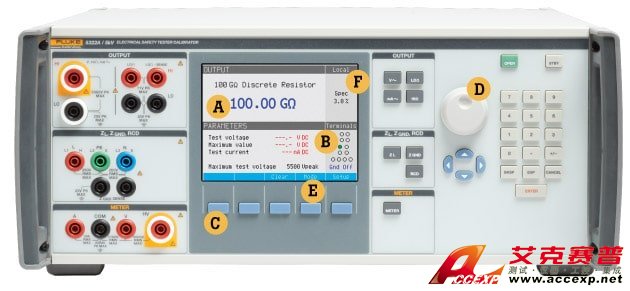

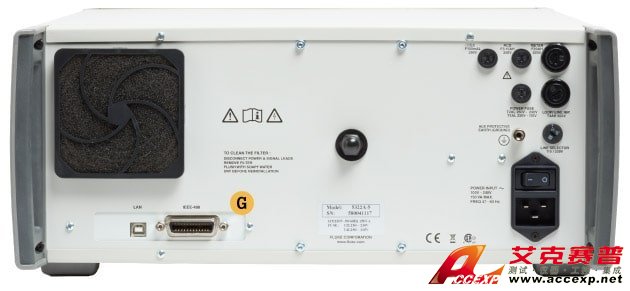

5322A 前后面板詳情
A. 大尺寸明亮全彩色顯示屏
大讀數使您能夠輕松讀取主要輸出值或測量值。輸出值為藍色，測量值為紅色。
B. 有源端子顯示屏
始終了解哪些校準儀端子處于有源狀態。選擇一項功能后，圖形顯示屏將顯示有源端子。
C. 軟菜單鍵
軟菜單鍵可根據活動功能進行調整，因此菜單結構直觀易學。
D. 輸出調節旋鈕、數字鍵盤
使用數字鍵盤或調節旋鈕來選擇輸出值或測量范圍。
E. 圖形幫助指南
以易于理解的圖形格式識別要進行的連接。幫助指南可通過模式功能鍵訪問。
F. 技術指標讀取
技術指標讀取能使您查看主要輸出值或測量值的不確定度。
MET/CAL® 校準管理軟件的優勢
5322A 校準儀與 Fluke Calibration MET/CAL 校準軟件在 5320A 仿真模式下配合使用，可將生產率提高到傳統手動多產品方法的四倍，同時確保每次都能一致地執行校準。這種功能強大的軟件會記錄校準程序、流程和結果，輕松符合 ISO 17025 標準和類似質量標準。
在您需要時提供您所需的支持
Fluke 校準儀因其準確度和可靠性而聞名。Fluke 運營著全球 校準和維修設施， 使您的設備保持最佳工作狀態。使用“優先金牌”服務套件減少您的校準儀停機時間， 控制您的擁有成本。Fluke Calibration CarePlans 讓您的 5322A 校準儀享有年度標準校準或認證校準，保證了周轉時間且無維修費用。（CarePlans 并非在所有國家/地區提供。請咨詢您當?shù)氐?Fluke Calibration 銷售代表，了解您所在地區的校準服務）。
靈活選擇如何校準您的電氣測試儀工作負載
5322A 有多種型號可選，使您能夠靈活地選擇最適合您的實驗室工作負載的功能。基本型 5322A 提供 1.5 kV 高電阻輸出。5322A/5 提供 5 kV 高電壓電阻器輸出，可處理不斷增加的高電壓安全測試儀數量。
可為任一型號添加有源環路補償和 600 V 精確交流/直流輸出源，用于校準 DUT 的電壓測量功能。您還可以添加特種 40 kV 探頭附件，用于精確測量非常高的電壓，精度可達 0.5%。
隨附附件提供額外的靈活性
每臺 5322A 都配有一個外部 R 倍增器，用于輸出測試 10 kV 絕緣測試儀所需的高達 10 TΩ 電阻。還包括一個 RCD PAT 適配器，可以適配您所在區域的電器插頭和插座類型，以便安全可靠地連接至 5322A。除此之外，還有一個外部 10 kV 分壓器，用于測量具有 10 kV 輸出的測試儀，以滿足一些法規要求的更嚴格測試準確度比率。這種廣泛的型號選擇使您可以根據您的工作負載和預算，來自主選擇合適的型號。
可選的 5322A-LOAD
可選的 5322A-LOAD 5 kV 高電阻負載選件具有 5 kV 高電壓電阻器，允許直接連接到耐電壓測試儀進行泄漏測試。此 5322A-LOAD 的獨特之處在于，它支持 5 kV 測試且具有九個從 10 kΩ 到 10 MΩ 的高壓電阻器，這些電阻器可在電壓限制范圍內并聯組合，從而獲得更精確的結果。
一般技術指標
| 技術指標置信水平 | 99% |
| 技術指標擔保期 | 1 年 |
| 電源線 |
115/230 V ac (50/60 Hz) +10 % / -14 %，中性線與保護性接地之間的最大電壓差不超過 15 V。電源線工作電壓偏差為 -10 % 至 -14 % 時，會對電壓輸出端的負載電流產生限制。請參閱下面的交流/直流電壓校準儀（VLC 選件）。 |
| 功耗 | 最高 1250 VA |
| 保險絲保護 |
交流電源輸入：230 V 電源采用 2 A/250 V、延時型（T2L250 V – 5 mm x 20 mm）保險絲；115 V 電源采用 4 A/250 V、延時型（T4L250 V – 5 mm x 20 mm）保險絲 RCD 輸入：3.15 A、250 V，快斷型 (F3.15H250 V – 5 mm x 20 mm) 儀表電流 (A) 輸入：20 A、500 V，延時型 (F20H500 V – 6.3 mm x 32 mm) 環路/線路阻抗輸入：4 A、500 V，延時型 (T4H500 V – 6.3 mm x 32 mm) 漏電流輸入：100 mA、250 V，快斷型 (F100 mL250 V – 5 mm x 20 mm) |
| 環境 | |
|---|---|
| 預熱時間 | 15 分鐘 |
| 溫度性能 |
工作溫度：18 °C 至 28 °C 校準溫度 (tcal)：23 °C 對于 5 °C 至 40 °C 的溫度，超出 tcal ± 5 °C 范圍的溫度時溫度系數為規格的 0.1 / °C。 存放溫度：-10 °C 至 50 °C 存放恢復時間：工作溫度下，通常 < 24 小時 |
| 相對濕度（工作時） | 不超過 28 °C 時 < 80%（電阻輸出 > 10 GΩ 且不超過 28 °C 時 < 70%） |
| 相對濕度（存放時） | 90% 無凝結，0 °C 至 50 °C |
| 海拔 |
工作時：3050 m (10000 ft) 存放時：12200 m (40000 ft) |
| 尺寸和重量 | |
|---|---|
| 尺寸 | 430 mm x 555 mm x 170 mm (16.9 in x 21.8 in x 6.7 in) |
| 重量 | 20 kg (44.1 lb) |
| 合規性 | |
|---|---|
| 安全性 |
電源：IEC 61010-1：過壓類別 II，污染等級 2 測量：IEC 61010-2-030：5000 V（未分類） |
| 電磁兼容性 (EMC) |
國際標準：
韓國 (KCC)：
美國 (FCC)：
|
電氣技術指標
| 低電阻源 | |
|---|---|
| 量程 | 100 mΩ 至 10 kΩ + 10 mΩ 單值選擇，直流和線路頻率 (50/60 Hz) |
| 1.5 kV 高電阻源（僅限直流） | |
|---|---|
| 量程 | 10 kΩ 至 10 GΩ + 100 GΩ 單值選擇 |
| 5.5 kV 高電阻源（僅限直流）（帶 5 個選件的 5322A） | |
|---|---|
| 量程 | 10 kΩ 至 100 GΩ |
| 測試電壓測量 | |
|---|---|
| 量程 | 0 V 至 5500 V 直流 |
| 對地聯結電阻源 | |
|---|---|
| 電阻模式 | |
| 量程 | 1 mΩ 至 1700 Ω，直流和線路頻率 (50/60 Hz) |
| 線路/環路阻抗源 | |
|---|---|
| 量程 | 25 mΩ 至 1700 Ω |
| 手動/掃描模式校正 | |
|---|---|
| 剩余阻抗范圍 | 0 Ω 至10 Ω |
| 分辨率 | 1 mΩ |
| 補償模式校正（有源環路補償）（5322AVLC 選件） | |
|---|---|
| 最大補償阻抗 | 0 Ω 至2 Ω |
| 漏電流源 | |
| 量程 | 0.1 至 30 mA |
| 測試電壓 |
無源模式：60 V 至 250 V 交流真有效值 差分模式：60 V 至 250 V 交流真有效值 替代模式：10 V 至 250 V 交流真有效值 有源模式（僅限于 5322A/VLC）[1]：50 V 至 100 V 交流真有效值 |
| 不確定度 |
無源模式：±（設置值的 0.3% + 2 μA） 差分模式：±（設置值的 0.3% + 2 μA） 測試不確定度可能會受電源電壓不穩定性的影響 替代模式：±（設置值的 0.3% + 2 μA） 有源模式（僅限于 5322A/VLC）[1]：±（設置值的 0.3% + 1 μA） |
|
[1] 有源模式輸出與交流電源頻率同步，以抑制校準器和外部噪聲源之間的干擾。 |
|
| 人體模擬（僅適用于替代漏電流） |
電阻量程：0 Ω 至 10000 Ω 分辨率：1 Ω |
| RCD（漏電保護器）（適用于電氣安裝測試儀） | |
|---|---|
| 跳閘電流量程 |
0.5 X I 和 1 X I 模式：5 至 30 mA，步長為 1 mA 1.4 X I 和 2 X I 模式：14 至 60 mA，步長為 1 mA 5 X I 模式：50 至 150 mA，步長為 1 mA |
| 跳閘電流測量分辨率 |
1 μA 至 30 mA 10 μA（30 mA 至 150 mA 量程） 100 μA（300 mA 至 3 A 量程） |
| 跳閘電流測量不確定度 | |
|---|---|
| 跳閘電流 | 標稱電流 (I) 設置值的 ±1% |
| 跳閘時間范圍 | 10 至 5000 ms |
| 跳閘時間不確定度 | （設置值的 0.02% + 0.25 ms） |
| 接觸電壓/線路電壓 |
接觸電壓量程：50 V 接觸電壓設置：在離散點中，取決于設置的跳閘電流值 接觸串聯電阻：0.02 Ω、0.05 Ω、0.10 Ω、0.35 Ω、0.50 Ω、0.96 Ω、1.7 Ω、4.7 Ω、9 Ω、17 Ω、47 Ω、90 Ω、170 Ω、470 Ω、900 Ω、1700 Ω 線路電壓量程：250 V 線路電壓不確定度：±（讀數的 5% + 3 V） 用戶可選標稱線路電壓：100 V/115 V/120 V/220 V/230 V/240 V/250 V 或真實電壓 跳閘后延遲電源恢復模式：用戶可選 |
| RCD（漏電保護器（用于 PAT）） | |
|---|---|
| 跳閘電流量程 | 0.5 X I 至 5 X I 模式：5 至 150 mA，步長為 1 mA |
| 跳閘電流測量分辨率 | 1 μA |
| 跳閘電流測量不確定度 | 跳閘電流：標稱電流 (I) 設置值的 ±1% |
| 跳閘時間范圍 | 10 至 5000 ms |
| 跳閘時間不確定度 | （設置值的 0.02% + 0.25 ms） |
| 線電壓 | 重新連接延時：2.5 s |
| 交流/直流電壓校準儀（帶 VLC 選件的 5322A） | |
|---|---|
| 量程 | 0.03 V 至 600 V，交流或直流 (0.5% - 1%) |
| 內部量程 |
交流模式：0.3 V 至 600 V 直流模式：0.3 V 至 600 V |
| 萬用表 | |
|---|---|
| 最大耐受電壓 |
HV 端子至 COM 端子：5000 V rms V 端子至 COM 端子：1100 V rms COM 端子至保護性接地：2200 V pk |
| 交流/直流電壓量程 |
V (1100 V) 輸入：0 V 直流至 ±1100 V 直流 10 mV 至 1100 V 交流真有效值 HV (5000 V) 輸入：0 V 直流至 ±5000 V 直流 5 V 至 5000 V 交流真有效值 |
| 交流/直流電流 | |
|---|---|
| 量程 | 0 A 至 20 A 持續電流，20 A 至 30 A 不超過 5 分鐘，交流真有效值或直流 |
| 交流功率 | |
|---|---|
| 量程 | 0 kVA 交流至 33 kVA 交流 |
| 類型 | 視在功率、有功功率、無功功率 |
| 相位指示 | 相位角 (φ)、功率因數 (PF) |
| 相位不確定度 (dφ) | ± 0.1° |
| 直流功率 | |
|---|---|
| 量程 | 0 至 33 kVA 直流 |
| 耐壓測試交流電壓失真測量 | |
|---|---|
| 頻率范圍 | 45 Hz 至 65 Hz |
| 諧波數 | 25 |
| 耐壓測試直流電壓紋波系數測量 | |
|---|---|
| 電壓量程 | 100 V 至 5000 V 直流 |
| 紋波系數量程 | 10 % |
| Flash 測試電壓測量（使用 Flash LC 或 Flash V 模式） | |
|---|---|
| I 類電壓量程 | 2000 V 交流真有效值 |
| 不確定度 | ±（讀數的 0.3% + 6 V） |
| II 類電壓量程 | 3000 V 交流真有效值 |
| 不確定度 | ±（讀數的 1% + 6 V） |
| 高壓絕緣漏電流測量（使用 Flash LC 模式） | |
|---|---|
| 量程 | 0 mA 交流真有效值或直流至 300 mA 交流真有效值或直流 |
| 分辨率 | 4.5 位數字 |
