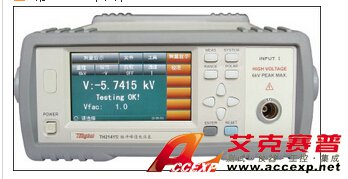

同惠 TH2141 脈沖峰值電壓表
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2141 脈沖峰值電壓表可測量最高6kV的高電壓脈沖，在測試范圍內的信號電壓峰值測試精度達1%。同惠 TH2141 脈沖峰值電壓表用于測量峰值后截斷的沖擊電壓、雷電沖擊電壓、脈沖式線圈測試儀（線圈匝間脈沖測試儀）的峰值電壓等。也可...
申請服務
- 產品介紹
同惠 TH2141 脈沖峰值電壓表可測量最高6kV的高電壓脈沖，在測試范圍內的信號電壓峰值測試精度達1%。同惠 TH2141 脈沖峰值電壓表用于測量峰值后截斷的沖擊電壓、雷電沖擊電壓、脈沖式線圈測試儀（線圈匝間脈沖測試儀）的峰值電壓等。也可對脈沖式線圈測試儀進行電壓校準和計量，通過后面板的低壓輸入端可對各種信號進行峰值測量。精簡的體積和友好的界面，操作簡單，全新的設計理念，同惠 TH2141 脈沖峰值電壓表是本公司在高壓脈沖測量領域的一大力作。將為各種需要正確衡量不同峰值的脈沖電壓的客戶提供更精確和更簡單的測量。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2141 脈沖峰值電壓表的技術參數，如有疑問，請聯系長沙艾克塞普儀器儀表公司www.whcts.com.cn，聯系電話：0731-84284278 84284378。
同惠 TH2141 脈沖峰值電壓表的技術參數：
| 型號 | TH2141 | TH2141A | |
| 功能 | |||
| 脈沖波形測試范圍 | ≥60nS | ≥200 nS | |
| 高壓端輸入阻抗 | 10MΩ// 3.3pF | ||
| 低壓端輸入阻抗 | 1MΩ// 12pF | ||
| 測試電壓類型 | 正、負電壓 | 正電壓 | |
| 1 kΩ標準負載連接 | 可選擇 | ||
| 測試電壓范圍 | INPUT Ⅰ 為（0.15kV - 6kV） | INPUT Ⅰ 為（0.15kV - 2kV） | |
| INPUT Ⅱ 為（0.6V - 24V） | |||
| 電壓量程 | INPUT Ⅰ 為1.5kV/6kV | ||
| INPUT Ⅱ 為 6V/24V | |||
| 準確度 | |||
| 峰值電壓 | 基本精度1% | 基本精度1% | |
| （23℃±5℃,<75%R.H. 環境條件下， 開機10分鐘保證精度） | |||
| 通用技術參數 | |||
| 工作環境 | 溫度 | 0°C ─ 40°C | |
| 相對濕度 | ≤ 90% R.H. | ||
| 重量 | 約2 kg | ||
| 尺寸 (WxHxD) | 235mm x 105mm x 360mm | ||
同惠 TH2141 脈沖峰值電壓表的性能特點：
■ 脈沖波形測試范圍：≥60nS（TH2141） ≥200nS（TH2141A）
■ 高壓輸入端輸入阻抗10MΩ//3.3pF
■ 自動觸發測試
■ 4.3寸TFT顯示
■ 中英文菜單
■ 正、負電壓可選(TH2141A無)
■ 1kΩ負載可選擇(TH2141A無)
■ 前面板高壓輸入最高6kV峰值電壓測量（TH2141A最高2kV的雷 擊脈沖電壓）
■ 后面板可輸出信號連接到示波器觀測上升時間等參數
■ 后面板輸入通道可測量最高24V的外部低壓脈沖輸入信號， 輸入阻抗1MΩ//12pF(TH2141A無)
■ 帶RS232C串口和USB DEVICE
