LeCroy力科 Mercury T2C / T2P USB協議分析儀主要特征
●支持USB Power Delivery 2.0和3.0 –捕獲和解碼所有配置通道（CC）事件
●CATC跟蹤分析軟件 -更快地解釋和調試USB流量
●便攜式，便捷 -總線供電的分析儀可與任何基于Windows的PC一起使用
●AutoDetect USB 2.0速度 -自動檢測低速，全速和高速連接
●Power Tracker ™ -與PD協議消息同步的VBUS和CC電壓的圖形視圖
●高達512 MByte的記錄容量 –通過實時過濾和數據截斷進一步擴展捕獲窗口
●假脫機到磁盤模式 -使用假脫機到磁盤捕獲記錄數小時甚至數天
●非侵入式高阻抗探頭 -為被測設備保留真實的信號和時序條件
●高級觸發 -隔離重要流量，特定錯誤或數據模式
●廣泛的解碼-大容量存儲，藍牙HCI，集線器，PTP /靜止圖像，打印機，人機接口設備（HID），音頻和通信設備類（CDC）
●硬件過濾 -自動從跟蹤中排除非必要和冗余數據包
●智能報告 -快速識別和跟蹤錯誤率，異?？偩€或定時情況
●復雜的 視圖–提供USB 2.0和PD協議的完整數據包，事務和傳輸層視圖
LeCroy力科 Mercury T2C / T2P USB協議分析儀規格參數
| 產品型號 | Mercury T2C USB協議分析儀 | Mercury T2P USB協議分析儀 |
| 支持的協議 | USB 1.0、1.1、2.0和PD 2.0（BMC） | USB 1.0、1.1、2.0和PD 2.0（BMC） |
| 協議分析儀 | 是 | 是 |
| 協議練習者 | 不適用 | 不適用 |
| 電力追蹤器 | 沒有 | 是 |
| 奔騰II或更高版本，USB 2.0端口類型“ C” | 是 | 是 |
| 操作系統要求 | Microsoft Windows 7和Windows 8，Win 10 | Microsoft Windows 7和Windows 8，Win 10 |
| 記憶體大小 | 256MB | 512MB |
| 支持的數據速率 | 1.2-480 Mb /秒 | 1.2-480 Mb /秒 |
| 記錄頻道 | 1個 | 1個 |
| 數據總線 | 半雙工差分（USB 2.0） | 半雙工差分（USB 2.0） |
| 電力輸送巴士 | BMC | BMC |
| 前面板連接器分析儀 | C型 | C型 |
| 前面板LED： | 電源，狀態，記錄，觸發器，連接器1和2 | 電源，狀態，記錄，觸發器，連接器1和2 |
| 尺寸圖 | 3.6英寸x 3.0英寸x 1英寸（80 x 90 x 24毫米） | 4.48吋x 3.0吋x 1吋（80 x 123 x 24毫米） |
| 重量 | 158克（5.8盎司） | 220克（7.7盎司） |
| 電源要求（USB總線電源） | 560 mA（正在供貨） | 500毫安 |
| 外部觸發輸入/輸出 | 9針Mini DIN連接器，用于外部觸發輸入和輸出到BNC連接*。 | 9針Mini DIN連接器，用于外部觸發輸入和輸出到BNC連接*。 |
| CATC跟蹤 | 是 | |
| 現場可升級BusEngine | 是 | |
| 超高速USB 3.0捕獲 | 沒有 | |
| 低/全/高速USB 2.0捕獲 | 是 | |
| USB Power Delivery 3.0（BMC）捕獲 | 是 | |
| 綜合練習器選件 | 沒有 | |
| Gbe上傳 | 沒有 | |
| 單狀態觸發 | 是 | |
| 順序狀態觸發 | 是 | |
| 捕獲前過濾 | 是 | |
| 自動化API | 是 | |
| 原始10位顯示 | 沒有 | |
| 鏈接跟蹤器 | 沒有 | |
| 慢時鐘選項 | 沒有 | |
| 電源跟蹤器（僅T2P） | 是 | |
USB Power Delivery 2.0和3.0
除了USB 2.0數據包外，LeCroy力科 Mercury T2C / T2P USB協議分析儀還可以通過Type-C配置通道（CC）捕獲和解碼USB Power Delivery 2.0 / 3.0包。用戶可以查看CC數據包，包括電纜檢測，電源協商，UFP和DFP角色交換，進入/退出備用模式以及其他Type-C Power Delivery行為。所有的Mercury型號均包含適配器電纜，可輕松連接至舊版USB主機和設備。利用Teledyne LeCroy在USB方面的專業知識，Mercury解決方案將行業領先的測試工具置于每個工程師的預算之內。
查看和了解USB協議
LeCroy力科 Mercury T2C / T2P USB協議分析儀擁有行業領先的CATC Trace專家分析軟件，可提供易于使用的顯示，以圖形方式解碼邏輯協議事件。Mercury的所有模型都包含對高層協議的相同全面解碼，可以對其進行擴展以顯示基礎事務和數據包。
非侵入式分析硬件
Mercury在設計上完全是被動的，可以保留現實世界中的信號，并能100％忠實地表示總線上的流量。Mercury具有高阻抗，非侵入式探頭，嚴格充當“嗅探器”，不會重新計時信號或顯著降低主機與設備之間的幅度。Mercury T2C提供256MB；而Mercury T2P的記錄容量增加了一倍，達到512MB。兩種系統均可通過過濾，數據截斷和假脫機到磁盤捕獲來擴展容量，以延長記錄時間。完全兼容USB Type-C標準，所有Mercury型號將“通過” SuperSpeed或Alternate-mode信號，而不會影響其操作。
實時觸發

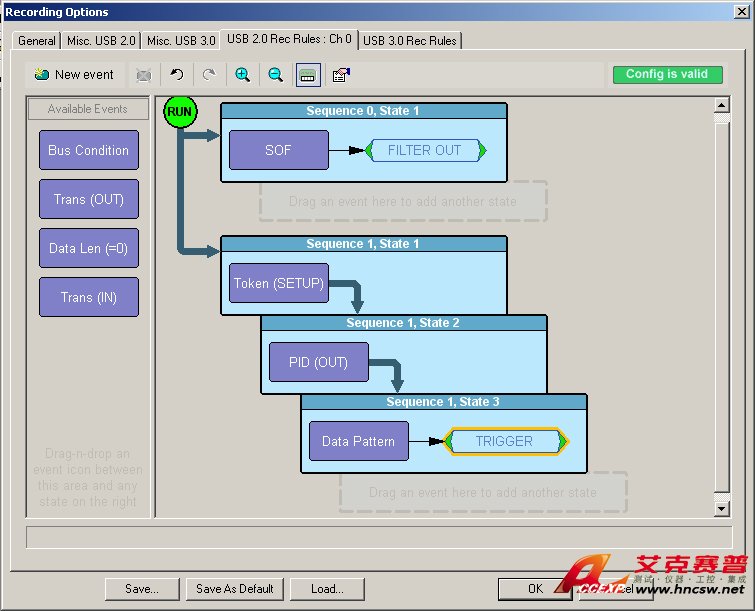

實時觸發隔離特定的協議事件對于捕獲間歇性問題至關重要。LeCroy力科 Mercury T2C / T2P USB協議分析儀可以通過拖放選擇PID類型，數據模式，標準請求，錯誤和總線事件來提供復雜的觸發。Mercury提供了14種協議錯誤觸發器，可自動檢測到其他幾種捕獲后錯誤。能夠在特定總線狀況發生時觸發并查明它們，從而節省了測試和調試時間。
功率跟蹤器測量電壓和電流
Power Tracker選項監視Vbus功率消耗并以時間線格式以圖形方式顯示電壓。該功率信息與跟蹤同步，從而允許用戶驗證協議層和電氣層的功率狀態轉換。對被測系統完全透明，Power Tracker在正常運行期間對VBUS和CC電壓進行采樣。它將這些物理層測量結果與邏輯協議層事件相關聯。
精密定時測量
CATC跟蹤軟件包括一個持續的時間顯示，可在事件之間提供一鍵式測量。帶寬計算器可為任何范圍的數據包提供完整的總線利用率指標。
