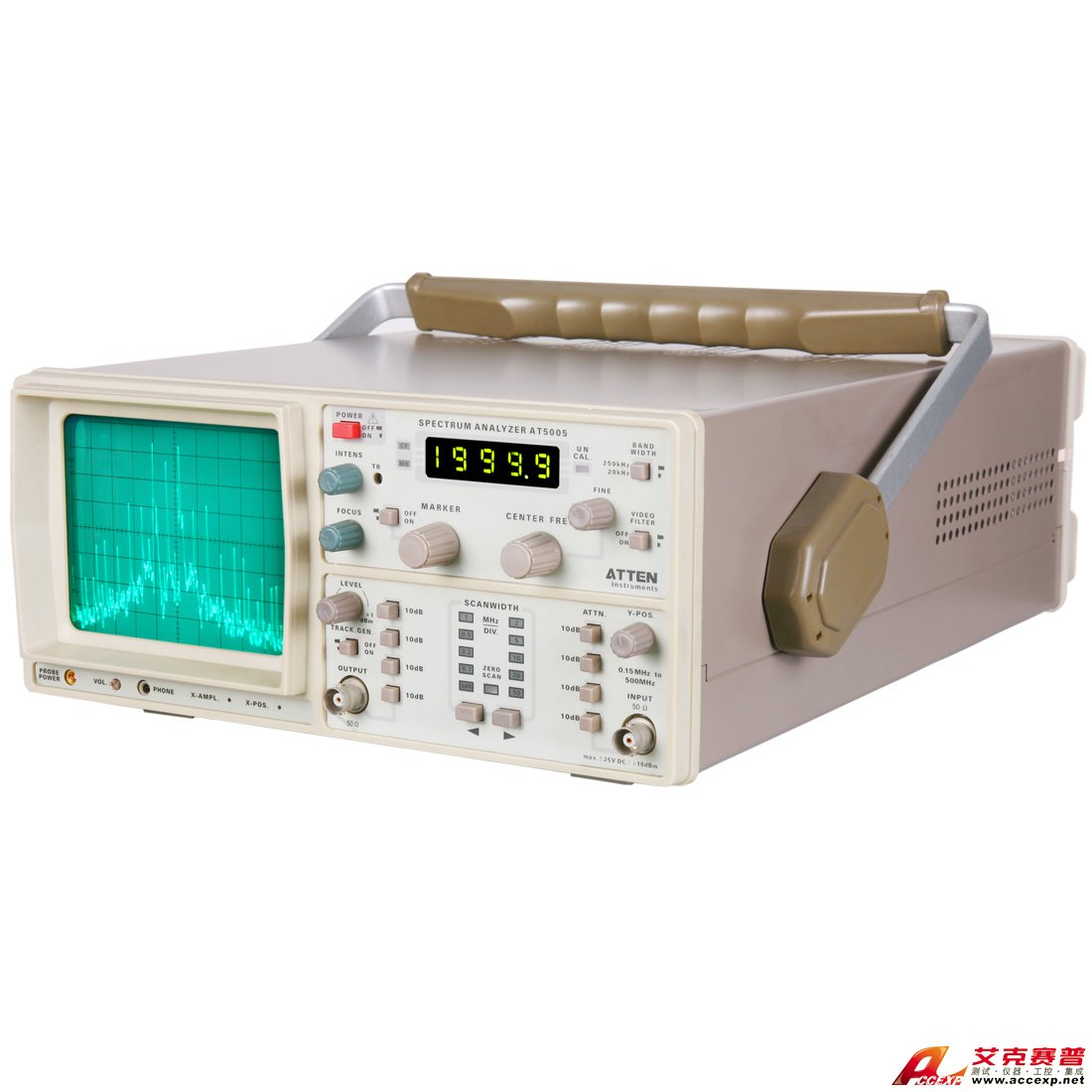

ATTEN AT5005 模擬頻譜分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：ATTEN AT5005 模擬頻譜分析儀特征： 安泰信頻譜儀可以很好的對遙控器、對講機、測量發射接收機、無繩電話、有線電視CATV及通訊機等有線、無線系統進行檢查及信號頻率的分析比較。 安泰信頻譜儀可以檢測手機射頻電路的本振信號、中頻信號、...
申請服務
- 產品介紹
ATTEN AT5005 模擬頻譜分析儀特征：
·安泰信頻譜儀可以很好的對遙控器、對講機、測量發射接收機、無繩電話、有線電視CATV及通訊機等有線、無線系統進行檢查及信號頻率的分析比較。
·安泰信頻譜儀可以檢測手機射頻電路的本振信號、中頻信號、發射信號等。用AT5000系列頻譜分析儀檢修手機不入網故障點，十分快捷和準確。
·頻譜分析儀通常顯示沒有處理過的原信號的信息、電壓、功率、周期、波形、邊帶和頻率。
·頻譜分析儀常用的測量有：譜波失真、雙音交調失真和雜波探測。
·電磁兼容測試（EMC）：測量各種電子設備上發射的有害電磁波的功能。另從PHOTE（耳機）插孔還可以輸出AM/FM檢波信號，可用來識別噪聲施加影響的廣播信號，從認證的角度上來說，先進行放射噪聲的測量對事前的評定、研究室非常有效的測量功能。
·還可廣泛應用于教學、科研。安泰信頻譜分析儀能真正看到電信號（如射頻脈沖信號）用傅利葉級數展開出來的圖像，教學上更容易理解，科研上更清楚。
ATTEN AT5005技術指標
·頻率范圍：0.15～500MHz
中心頻率顯示精度：±100KHz
標記精度：±0.1%頻寬+100HKz
頻率顯示分辯率：100KHz(4.5位半LED)
掃頻精度：±10%
頻率穩定度：優于150KHz/小時
中頻帶寬(-3dB)：20KHz和400KHz
視頻濾波器（開）：4KHz
掃描速率：43Hz
幅度
幅度范圍：-100～+13dBm
屏幕顯示范圍：80dB(10dB/格)
參考電平：-27dB～+13dBm（每級10dB）
平均噪聲電平：-90dBm(20KHz帶寬，典型值-99dBm)
失真：2次3次諧波<-55dBc 3階交調:-70dBc
靈敏度：優于-90dBm
對數刻度真實度：±2dB(不加衰減器)，250MHz
輸入
阻抗：50Ω
插座：N(F)連接器
衰減器：0～40dB(4×10dB步進)
輸入衰減器精度：±1dB/10dB
最小損耗電平：+10dBm, ±25VDC(衰減器0dB)，+20dBm(40dB衰減器)
掃頻寬度：100KHz/格～100MHz/格（0掃描）
一般指標
顯示：6寸CRT，8×10分格內刻度
軌跡旋轉：面板調節
電源：220V±10%，50Hz～60Hz
功耗：約20W
工作環境：0～40℃
保護：安全I級（IECI0I0-1）
重量：約7Kg
尺寸：380×285×125（L×W×H）mm
輸入阻抗：50Ω
插座：BNC
負載阻抗：>8Ω
AM/FM解調輸出
有線電視CATV及通訊機檢測
安泰信頻譜分析儀配合阻抗轉換器(50Ω互轉75Ω)對有線電視(CATV)及通訊機等有線、無線系統進行檢查及信號頻率的分析比較。
GSM、CDMA手機檢修
安泰信頻譜分析儀可以檢測手機射頻電路的本振信號，中頻信號、發射信號等。用AT5010頻譜分析儀檢修手機不入網故障點，快捷準確進行故障定位維修。
信號偵聽功能
頻譜分析儀輸出的FM檢波信號，分析出不加密的廣播電臺的內容，可用來識別噪聲施加影響的廣播信號，能及時從空中的電臺中進行分析，從而判斷被檢測設備的正常運行及測量第三方某些不可知的電臺活動
存放
為使觀察屏幕方便，有三種(C、D、E)儀器角度放置供參考。在搬運后若就地上放置，參閱A；若放在水平地方，參閱C；若10度角放置，參閱D位置，提手應移向下方到自動鎖住；若要E方向，則從D位置拉出兩邊提手再移下去直到再鎖住；提手將向B圖位置時鎖住則可實現水平移動。同時，儀器必須被提起，否則手提會跳回。
前面板功能描述
1.聚焦，光點銳度調節。
2.亮度，光點亮暗調節。
3.電源（通ON和斷OFF），當電源打到通處，約經10秒鐘將有光束出現。
4.軌跡旋轉，即使有磁性（鈹鏌合金）屏蔽，地球磁場對水平掃描線的影響仍不可能避免。通過一個內裝的電位器可用來調整它，使水平掃描線與水平刻度線基本對齊。
5.標記（通ON/斷OFF），當標記按鈕置于OFF（斷）位置時，中心頻率（CF）指示器發亮，此時顯示器讀出的是中心頻率。當此開關在ON（通）位置時，標記（MK）指示器發亮，此時顯示器讀出的是標記的頻率，改標記在屏幕上是一個尖峰，標記頻率可用標記（MARKER）旋鈕來調節，它可以重合到一根譜線上。（注：在進行正確幅度讀書前應將標記斷掉）
6.中心頻率/標記（CF/MK），當數字顯示讀中心頻率時，中心頻率指示器亮，中心頻率時指示波管上水平線的中心處的頻率，當標記按鈕在通時（ON），標記指示器亮，此時顯示器讀出標記處的頻率。
7.數字顯示器（中心頻率/標記頻率之一讀出），7段，100KHz分辨率。
8.校準失敗，此LED閃亮時表示幅度值不正確，這是由于掃頻寬度和濾波器的配合、中頻濾波器設置不當而造成幅度降低的讀出。這種情況可能出現在掃頻范圍過大，相對于中頻帶寬（20KHz），或者視頻濾波器帶寬（4KHz）時，若要正確測量，可以不用視頻濾波器或者減小掃頻寬度。
9.中心頻率——粗調/細調，二個旋鈕都用于調節中心頻率，中心頻率是指顯示在屏幕水平中心處的頻率。
10.中頻帶寬，選擇中頻帶寬在400KHz和20KHz，選在20KHz帶寬時，噪聲電平降低，選擇性提高，能分隔開頻率更近的譜線，此時，若掃頻寬度過寬時，由于需要更長的掃描時間（做不到）而造成信號過渡過程產生的降低信號幅度而使測量不正確。“不校準”LED發亮就指出了這個條件。
11.視頻濾波器，視頻濾波器可用來降低屏幕上的噪聲，它使得正常下在平均噪聲電平上或剛好高出它的信號（小信號）的譜線得以觀察，該濾波器帶寬時4KHz。
12.Y位移，調節射速垂直方向移動。
13.輸入，頻譜儀的BNC 50Ω輸入，在不用輸入衰減時，不允許超出的最大允許輸入電壓為±25VDC和+10dBmAC。當加上40dB最大輸入衰減時，最大輸入電壓為+20dBm。
14.衰減器，輸入衰減器包括有4個10dB衰減器，在進入第1混頻器之前降低信號幅度，按鍵壓下時，每個衰減器接入，衰減器選擇、參考電平、基線電平（噪聲電平）三者的配合有如下所列：
參考電平由上端水平刻度代表，最下面的水平刻度線為基線，垂直刻度分成每10dB一格，前面已指出過，不能超出最大允許輸入電壓。這點極端重要，尤其當屏幕只顯示輸入信號的一部分時，因為，輸入信號可能在屏幕顯示看到的以外還有超過的電平存在，從而損壞輸入衰減器和/或第1混頻器。請同時參閱“輸入”。在連接任何信號到輸入端之前，選擇設置為最高衰減量（4×10dB）和最高可用頻寬（掃頻寬度50MHz/格）。若此時將中心頻率調在250MHz，則在最大可測和顯示頻率范圍內檢測出任意譜線。當衰減器減小時，基線向上移動，則可指出在最大可顯示頻率范圍（例如1200MHz）之外有超過的幅度。
15.掃頻寬度<>按鍵，“掃頻寬度”選擇按鍵用來調節水平軸的每格掃頻寬度，用>按鍵來增加每格頻寬，用<按鍵來減少每格頻寬。轉換時1-2-5步級，從100KHz/格到500KHz/格，此掃頻寬度以MHz/格顯示出，它代表水平線每格刻度，中心頻率是指水平軸中心垂直刻線處的頻率。假如中心頻率和掃頻寬度設置正確，X軸有10分格的長度。當掃頻寬度低于100MHz時，只有全頻率范圍的一部分可被顯示。當掃頻寬度設在500MHz/格位置和中心頻率設在250MHz時，顯示頻率以每格50MHz擴展到右邊，最右是500MHz[250MHz+(5×500MHz)]。同樣，中心向左邊側頻率減低，此情況下左邊的刻線代表0Hz，這時，可以看到1根特別的譜線即“0頻率”，這時由于第1本地振蕩器頻率通過了第1中頻而產生的，當中心頻率相對于掃頻寬度較低時由此現象。“0頻率”的幅度對每臺頻譜儀是不一樣的，它不能當參考電平來使用，顯示在“0頻率點”左邊的那些譜線被稱為鏡頻，在“0掃頻”模式時，頻譜儀工作像是一臺可選擇（中頻）帶寬的接收機，此時頻率的選擇是通過“中心頻率”旋鈕。通過中頻濾波器的頻譜線產生一個電平顯示（選頻表功能）。
所選的掃頻寬度/格值在設置按鍵上方的LED顯示出來。
16 .X（頻率）——位置校零。
17.（頻率）線性調校。（重要事項：這些調節事項是僅僅在儀器校準時才動它們，在正常使用下，它們不要求調節，當需要對它們實施調節時，需要用一臺很精確的射頻信號源。）
18.耳機（3.5mm耳機插孔），阻抗大于16Ω的耳機或揚聲器可以連接到這個輸出插座，當頻譜儀對某一個譜線調諧好時，可能有的音頻會被調解出來，這是通過中頻部分的調幅解調器實現的，它解調了任何調幅信號，也可提供（濾波器）單邊調頻信號的解調。輸出有短路保護。
19.音量，調解耳機輸出的音量。
20.探頭供電，輸出+6VDC電壓以使AZ530進場嗅覺探頭工作，此電源專為它們使用，其專用線隨AZ530提供。
一般說明
AT5000系列頻譜儀操作容易。合理的各調節器布置使得每個人都會很快熟悉它的操作。然而，即使有經驗的使用者就預先閱讀說明書以了解全部功能。開箱后，檢查有否機械損傷和零部件松動。若發現運輸損傷，則必須立即通知供貨方該儀器不能使用。
安全性
本儀器經設計與測試符合“IEC出版物10101，對測量、控制和實驗用途的電氣設備的安全性要求”。CENELEC規則EN61010 1代表這個標準，表示離廠的安全條件。本冊中列述了使用者必須遵循的重要信息和警告以便保證安全地操作以及使頻譜儀處于安全使用條件。機身罩蓋和所有測量端子都與保護地點相連，該點與電源的地是相通的。本儀器工作是按照Ⅰ安全性規定（三芯電源線其中一芯是保護地和一個有地觸點的插頭）。電源 / 供電線插頭只許插到有保護地觸點的外電源插座。若用了沒有保護地連接的連線，則必須加上保護接地連接措施。在進行測量連接之前必須先插好電源線。接地的金屬可觸及部份（機箱、插座、接頭）和電源的過電點（火線、中線）之間經過2200VDC的絕緣擊穿性試驗。在某些條件下，由于和其它市電工作的設備或儀器連接測量時在測量的顯示中或耳機收聽的聲音中可能有50/60 Hz交流哼聲電壓。這可用一只隔離變壓器（Ⅱ類安全性要求的）在市電電源插座與被測設備插頭之間。大多數陰極射線管會放射出X光。但是本儀器的輻射量遠底于最大允許值36pA/Kg (0.5mR/h)。
當保護（地）有失聯時，儀器將處于不能使用狀態，當不打算使用時應作安全措施。如發生以下現象時，儀器可能發生了保護接地問題：
l 有可見的損壞
l 測量時有失常的表現
l 在不良環境下長期貯存后（即在戶外或潮濕條件）
l 受強烈運輸壓力下（包裝不好）時。
使用條件
本儀器設計室內使用。允許使用環境溫度范圍為+10℃（50℃ F）~+40℃（+104℃ F）。偶然也可以+10℃（50℃ F）~ +1℃（+14℃ F）間使用而不會減低其安全性。允許的運輸及貯存溫度范圍為-40℃（-40˚ F）~ +70℃(+158˚ F)。最大使用高度為2200m（不工作1500m）。最大的相對濕度為80％。
在儀器出現凝結水的條件下，則在通電使用前應該讓它先和環境同化。在某些情況時（例如頻譜儀溫度非常低時）應該在通電使用前讓它恢復2個小時。儀器應當在干凈和干燥的房間內，不具爆炸危險，腐蝕性，灰塵和潮濕的場合使用。頻譜儀可工作在任意位置，但不應阻擋對流冷卻。連續不斷工作時儀器應當水平位置放，更可取的是稍向上由提手支起。
指標所列誤差僅當環境溫度+15℃（+59˚ F）和+30℃（+86˚ F）之間并且經60分鐘預熱后才有效。不算誤差的值對各儀器是平均起來看的典型數值。
產品保證
ATTEN對它制造和銷售的產品提供材料和制造缺陷上的1年免費保證。此保證不適合由于不適當使用或不合適的維護和保持造成的失效，缺陷或損壞，ATTEN將不被約束去提供服務。即使在本保證條件下去修理，如這些損壞是由于非ATTEN人員對產品進行安裝，使用維修，服務或改裝造成，亦要適當收取材料費。
為了得到本保證的服務，顧客應接觸和知會銷售此產品的分銷者。
每臺儀器在離開生產前都經過10個小時的老化并經質量檢測。用此法可實際上剔出早期失效。在經郵運，鐵路或集裝運后建議保存它的包裝。本保證不包含運輸損壞和粗動作造成的損壞。
在有故障時，須將看到的主要故障寫于一張標簽上，貼在機箱上。若此時同時將名字和電話號碼也寫上（地區和電話號，或直到部門），這樣可以加速處理對保證的要求。
維護
頻譜儀的各個重要性能應定期地進行仔細的檢驗。只有通過這樣才能極大保證所有顯示的信號具有技術數據為基礎的精度。儀器外表應定期用灰塵刷子清掃。機箱和提手，塑件和鋁件上難清除的污垢可用打濕的布（99％水＋1％中性清潔劑）擦除。酒精或洗滌用汽油（石油醚）可用來除油污。屏幕可用水或者洗滌汽油（不能用乙醇（酒精）或溶劑），之后必須用一塊干的干凈的無絨布擦揩。不能讓清潔液漏入儀器內部。使用其它的清潔物件會傷及塑料件和涂層表面。
供電電壓
頻譜儀工作在供電電壓220V AC。
保險絲座是在3極電源插座的上方，保險絲蓋很容易拆下的。保險絲座可以通過用一個小起子壓它的支架而脫開。支架是在保險絲座的左右兩側，它必須向中間推壓直到兩端都卡住。保險絲可更換。繞上保險絲或短路保險器座都是不允許的；ATTEN對這樣做造成的后果不負任何責任，并且所有的保證將變為零和無效。
保險絲型號：Φ5×20mm；250V AC
應符合IEC標準127第四種（或DIN1662或41571，第三種）
時間特性：慢爆
供電電壓：220V±10％
額定保險絲電流：T315mA
額定電流：T160mA
使用說明
在操作AT5000系列頻譜之前，先閱讀本手冊中“安全性”這一段很重要。使用AT5000系列頻譜儀時不需要特別的知識。直觀的面板操作件和基本功能的制約保證立即可以有效地使用。但為了保證最佳工作，須要遵守一些基本指示。
注意！
AT5000系列頻譜儀最靈敏的元件是輸入部份。它包括信號衰減器和第1混頻器。未經輸入衰減時，加到輸入端的電壓必須不超出+10ｄBｍ（0.7V rms）AC或±25VDC。當有40ｄB（2.2V rms）。這些極限必須不被超出，輸入衰減器和/或者第1混頻器可被損壞。當經過LISN (線路阻抗指定化網絡) 測量時，頻譜儀的輸入必須用一個瞬變限幅器來保護。
在測量心中沒有數的信號之前，應檢查有沒有不可接受的高電壓。也推薦開始測量時用最大的衰減量和最寬的掃頻范圍(500MHz)。使用者也應該考慮有否頻率范圍以外(例如1200MHz)的超高信號幅度可能出現，雖然它看不到。0Hz～150KHz頻率范圍內在AT5005頻儀中是沒有指標的。若此范圍出現顯示，則幅度是不準確的。避免將顯示調得過亮。在頻譜儀上顯示的各信號一般都可容易的讀出，即使在低亮度情況。
由于變頻原理，在0Hz上會出現一根譜線。稱為中頻直通。這是由于第1本振掃過中頻而致。它可因不同儀器而有不同的高度。滿屏幕還超出并不說明儀器有故障。
·安泰信頻譜儀可以很好的對遙控器、對講機、測量發射接收機、無繩電話、有線電視CATV及通訊機等有線、無線系統進行檢查及信號頻率的分析比較。
·安泰信頻譜儀可以檢測手機射頻電路的本振信號、中頻信號、發射信號等。用AT5000系列頻譜分析儀檢修手機不入網故障點，十分快捷和準確。
·頻譜分析儀通常顯示沒有處理過的原信號的信息、電壓、功率、周期、波形、邊帶和頻率。
·頻譜分析儀常用的測量有：譜波失真、雙音交調失真和雜波探測。
·電磁兼容測試（EMC）：測量各種電子設備上發射的有害電磁波的功能。另從PHOTE（耳機）插孔還可以輸出AM/FM檢波信號，可用來識別噪聲施加影響的廣播信號，從認證的角度上來說，先進行放射噪聲的測量對事前的評定、研究室非常有效的測量功能。
·還可廣泛應用于教學、科研。安泰信頻譜分析儀能真正看到電信號（如射頻脈沖信號）用傅利葉級數展開出來的圖像，教學上更容易理解，科研上更清楚。
ATTEN AT5005技術指標
·頻率范圍：0.15～500MHz
中心頻率顯示精度：±100KHz
標記精度：±0.1%頻寬+100HKz
頻率顯示分辯率：100KHz(4.5位半LED)
掃頻精度：±10%
頻率穩定度：優于150KHz/小時
中頻帶寬(-3dB)：20KHz和400KHz
視頻濾波器（開）：4KHz
掃描速率：43Hz
幅度
幅度范圍：-100～+13dBm
屏幕顯示范圍：80dB(10dB/格)
參考電平：-27dB～+13dBm（每級10dB）
平均噪聲電平：-90dBm(20KHz帶寬，典型值-99dBm)
失真：2次3次諧波<-55dBc 3階交調:-70dBc
靈敏度：優于-90dBm
對數刻度真實度：±2dB(不加衰減器)，250MHz
輸入
阻抗：50Ω
插座：N(F)連接器
衰減器：0～40dB(4×10dB步進)
輸入衰減器精度：±1dB/10dB
最小損耗電平：+10dBm, ±25VDC(衰減器0dB)，+20dBm(40dB衰減器)
掃頻寬度：100KHz/格～100MHz/格（0掃描）
一般指標
顯示：6寸CRT，8×10分格內刻度
軌跡旋轉：面板調節
電源：220V±10%，50Hz～60Hz
功耗：約20W
工作環境：0～40℃
保護：安全I級（IECI0I0-1）
重量：約7Kg
尺寸：380×285×125（L×W×H）mm
輸入阻抗：50Ω
插座：BNC
負載阻抗：>8Ω
AM/FM解調輸出
| 標配配件 | |||
| 序號 | 項 目 | 單位 | 數量 |
| 1 | 說明書 | PCS | 1 |
| 2 | 電源線 | PCS | 1 |
| 3 | BNC 電纜(1.5m) | PCS | 1 |
| 4 | 測試天線 | PCS | 1 |
| 5 | 接地魚夾線 | PCS | 1 |
| 6 | 保修卡 | PCS | 1 |
有線電視CATV及通訊機檢測
安泰信頻譜分析儀配合阻抗轉換器(50Ω互轉75Ω)對有線電視(CATV)及通訊機等有線、無線系統進行檢查及信號頻率的分析比較。
GSM、CDMA手機檢修
安泰信頻譜分析儀可以檢測手機射頻電路的本振信號，中頻信號、發射信號等。用AT5010頻譜分析儀檢修手機不入網故障點，快捷準確進行故障定位維修。
信號偵聽功能
頻譜分析儀輸出的FM檢波信號，分析出不加密的廣播電臺的內容，可用來識別噪聲施加影響的廣播信號，能及時從空中的電臺中進行分析，從而判斷被檢測設備的正常運行及測量第三方某些不可知的電臺活動
存放
為使觀察屏幕方便，有三種(C、D、E)儀器角度放置供參考。在搬運后若就地上放置，參閱A；若放在水平地方，參閱C；若10度角放置，參閱D位置，提手應移向下方到自動鎖住；若要E方向，則從D位置拉出兩邊提手再移下去直到再鎖住；提手將向B圖位置時鎖住則可實現水平移動。同時，儀器必須被提起，否則手提會跳回。
前面板功能描述
1.聚焦，光點銳度調節。
2.亮度，光點亮暗調節。
3.電源（通ON和斷OFF），當電源打到通處，約經10秒鐘將有光束出現。
4.軌跡旋轉，即使有磁性（鈹鏌合金）屏蔽，地球磁場對水平掃描線的影響仍不可能避免。通過一個內裝的電位器可用來調整它，使水平掃描線與水平刻度線基本對齊。
5.標記（通ON/斷OFF），當標記按鈕置于OFF（斷）位置時，中心頻率（CF）指示器發亮，此時顯示器讀出的是中心頻率。當此開關在ON（通）位置時，標記（MK）指示器發亮，此時顯示器讀出的是標記的頻率，改標記在屏幕上是一個尖峰，標記頻率可用標記（MARKER）旋鈕來調節，它可以重合到一根譜線上。（注：在進行正確幅度讀書前應將標記斷掉）
6.中心頻率/標記（CF/MK），當數字顯示讀中心頻率時，中心頻率指示器亮，中心頻率時指示波管上水平線的中心處的頻率，當標記按鈕在通時（ON），標記指示器亮，此時顯示器讀出標記處的頻率。
7.數字顯示器（中心頻率/標記頻率之一讀出），7段，100KHz分辨率。
8.校準失敗，此LED閃亮時表示幅度值不正確，這是由于掃頻寬度和濾波器的配合、中頻濾波器設置不當而造成幅度降低的讀出。這種情況可能出現在掃頻范圍過大，相對于中頻帶寬（20KHz），或者視頻濾波器帶寬（4KHz）時，若要正確測量，可以不用視頻濾波器或者減小掃頻寬度。
9.中心頻率——粗調/細調，二個旋鈕都用于調節中心頻率，中心頻率是指顯示在屏幕水平中心處的頻率。
10.中頻帶寬，選擇中頻帶寬在400KHz和20KHz，選在20KHz帶寬時，噪聲電平降低，選擇性提高，能分隔開頻率更近的譜線，此時，若掃頻寬度過寬時，由于需要更長的掃描時間（做不到）而造成信號過渡過程產生的降低信號幅度而使測量不正確。“不校準”LED發亮就指出了這個條件。
11.視頻濾波器，視頻濾波器可用來降低屏幕上的噪聲，它使得正常下在平均噪聲電平上或剛好高出它的信號（小信號）的譜線得以觀察，該濾波器帶寬時4KHz。
12.Y位移，調節射速垂直方向移動。
13.輸入，頻譜儀的BNC 50Ω輸入，在不用輸入衰減時，不允許超出的最大允許輸入電壓為±25VDC和+10dBmAC。當加上40dB最大輸入衰減時，最大輸入電壓為+20dBm。
14.衰減器，輸入衰減器包括有4個10dB衰減器，在進入第1混頻器之前降低信號幅度，按鍵壓下時，每個衰減器接入，衰減器選擇、參考電平、基線電平（噪聲電平）三者的配合有如下所列：
參考電平由上端水平刻度代表，最下面的水平刻度線為基線，垂直刻度分成每10dB一格，前面已指出過，不能超出最大允許輸入電壓。這點極端重要，尤其當屏幕只顯示輸入信號的一部分時，因為，輸入信號可能在屏幕顯示看到的以外還有超過的電平存在，從而損壞輸入衰減器和/或第1混頻器。請同時參閱“輸入”。在連接任何信號到輸入端之前，選擇設置為最高衰減量（4×10dB）和最高可用頻寬（掃頻寬度50MHz/格）。若此時將中心頻率調在250MHz，則在最大可測和顯示頻率范圍內檢測出任意譜線。當衰減器減小時，基線向上移動，則可指出在最大可顯示頻率范圍（例如1200MHz）之外有超過的幅度。
15.掃頻寬度<>按鍵，“掃頻寬度”選擇按鍵用來調節水平軸的每格掃頻寬度，用>按鍵來增加每格頻寬，用<按鍵來減少每格頻寬。轉換時1-2-5步級，從100KHz/格到500KHz/格，此掃頻寬度以MHz/格顯示出，它代表水平線每格刻度，中心頻率是指水平軸中心垂直刻線處的頻率。假如中心頻率和掃頻寬度設置正確，X軸有10分格的長度。當掃頻寬度低于100MHz時，只有全頻率范圍的一部分可被顯示。當掃頻寬度設在500MHz/格位置和中心頻率設在250MHz時，顯示頻率以每格50MHz擴展到右邊，最右是500MHz[250MHz+(5×500MHz)]。同樣，中心向左邊側頻率減低，此情況下左邊的刻線代表0Hz，這時，可以看到1根特別的譜線即“0頻率”，這時由于第1本地振蕩器頻率通過了第1中頻而產生的，當中心頻率相對于掃頻寬度較低時由此現象。“0頻率”的幅度對每臺頻譜儀是不一樣的，它不能當參考電平來使用，顯示在“0頻率點”左邊的那些譜線被稱為鏡頻，在“0掃頻”模式時，頻譜儀工作像是一臺可選擇（中頻）帶寬的接收機，此時頻率的選擇是通過“中心頻率”旋鈕。通過中頻濾波器的頻譜線產生一個電平顯示（選頻表功能）。
所選的掃頻寬度/格值在設置按鍵上方的LED顯示出來。
16 .X（頻率）——位置校零。
17.（頻率）線性調校。（重要事項：這些調節事項是僅僅在儀器校準時才動它們，在正常使用下，它們不要求調節，當需要對它們實施調節時，需要用一臺很精確的射頻信號源。）
18.耳機（3.5mm耳機插孔），阻抗大于16Ω的耳機或揚聲器可以連接到這個輸出插座，當頻譜儀對某一個譜線調諧好時，可能有的音頻會被調解出來，這是通過中頻部分的調幅解調器實現的，它解調了任何調幅信號，也可提供（濾波器）單邊調頻信號的解調。輸出有短路保護。
19.音量，調解耳機輸出的音量。
20.探頭供電，輸出+6VDC電壓以使AZ530進場嗅覺探頭工作，此電源專為它們使用，其專用線隨AZ530提供。
一般說明
AT5000系列頻譜儀操作容易。合理的各調節器布置使得每個人都會很快熟悉它的操作。然而，即使有經驗的使用者就預先閱讀說明書以了解全部功能。開箱后，檢查有否機械損傷和零部件松動。若發現運輸損傷，則必須立即通知供貨方該儀器不能使用。
安全性
本儀器經設計與測試符合“IEC出版物10101，對測量、控制和實驗用途的電氣設備的安全性要求”。CENELEC規則EN61010 1代表這個標準，表示離廠的安全條件。本冊中列述了使用者必須遵循的重要信息和警告以便保證安全地操作以及使頻譜儀處于安全使用條件。機身罩蓋和所有測量端子都與保護地點相連，該點與電源的地是相通的。本儀器工作是按照Ⅰ安全性規定（三芯電源線其中一芯是保護地和一個有地觸點的插頭）。電源 / 供電線插頭只許插到有保護地觸點的外電源插座。若用了沒有保護地連接的連線，則必須加上保護接地連接措施。在進行測量連接之前必須先插好電源線。接地的金屬可觸及部份（機箱、插座、接頭）和電源的過電點（火線、中線）之間經過2200VDC的絕緣擊穿性試驗。在某些條件下，由于和其它市電工作的設備或儀器連接測量時在測量的顯示中或耳機收聽的聲音中可能有50/60 Hz交流哼聲電壓。這可用一只隔離變壓器（Ⅱ類安全性要求的）在市電電源插座與被測設備插頭之間。大多數陰極射線管會放射出X光。但是本儀器的輻射量遠底于最大允許值36pA/Kg (0.5mR/h)。
當保護（地）有失聯時，儀器將處于不能使用狀態，當不打算使用時應作安全措施。如發生以下現象時，儀器可能發生了保護接地問題：
l 有可見的損壞
l 測量時有失常的表現
l 在不良環境下長期貯存后（即在戶外或潮濕條件）
l 受強烈運輸壓力下（包裝不好）時。
使用條件
本儀器設計室內使用。允許使用環境溫度范圍為+10℃（50℃ F）~+40℃（+104℃ F）。偶然也可以+10℃（50℃ F）~ +1℃（+14℃ F）間使用而不會減低其安全性。允許的運輸及貯存溫度范圍為-40℃（-40˚ F）~ +70℃(+158˚ F)。最大使用高度為2200m（不工作1500m）。最大的相對濕度為80％。
在儀器出現凝結水的條件下，則在通電使用前應該讓它先和環境同化。在某些情況時（例如頻譜儀溫度非常低時）應該在通電使用前讓它恢復2個小時。儀器應當在干凈和干燥的房間內，不具爆炸危險，腐蝕性，灰塵和潮濕的場合使用。頻譜儀可工作在任意位置，但不應阻擋對流冷卻。連續不斷工作時儀器應當水平位置放，更可取的是稍向上由提手支起。
指標所列誤差僅當環境溫度+15℃（+59˚ F）和+30℃（+86˚ F）之間并且經60分鐘預熱后才有效。不算誤差的值對各儀器是平均起來看的典型數值。
產品保證
ATTEN對它制造和銷售的產品提供材料和制造缺陷上的1年免費保證。此保證不適合由于不適當使用或不合適的維護和保持造成的失效，缺陷或損壞，ATTEN將不被約束去提供服務。即使在本保證條件下去修理，如這些損壞是由于非ATTEN人員對產品進行安裝，使用維修，服務或改裝造成，亦要適當收取材料費。
為了得到本保證的服務，顧客應接觸和知會銷售此產品的分銷者。
每臺儀器在離開生產前都經過10個小時的老化并經質量檢測。用此法可實際上剔出早期失效。在經郵運，鐵路或集裝運后建議保存它的包裝。本保證不包含運輸損壞和粗動作造成的損壞。
在有故障時，須將看到的主要故障寫于一張標簽上，貼在機箱上。若此時同時將名字和電話號碼也寫上（地區和電話號，或直到部門），這樣可以加速處理對保證的要求。
維護
頻譜儀的各個重要性能應定期地進行仔細的檢驗。只有通過這樣才能極大保證所有顯示的信號具有技術數據為基礎的精度。儀器外表應定期用灰塵刷子清掃。機箱和提手，塑件和鋁件上難清除的污垢可用打濕的布（99％水＋1％中性清潔劑）擦除。酒精或洗滌用汽油（石油醚）可用來除油污。屏幕可用水或者洗滌汽油（不能用乙醇（酒精）或溶劑），之后必須用一塊干的干凈的無絨布擦揩。不能讓清潔液漏入儀器內部。使用其它的清潔物件會傷及塑料件和涂層表面。
供電電壓
頻譜儀工作在供電電壓220V AC。
保險絲座是在3極電源插座的上方，保險絲蓋很容易拆下的。保險絲座可以通過用一個小起子壓它的支架而脫開。支架是在保險絲座的左右兩側，它必須向中間推壓直到兩端都卡住。保險絲可更換。繞上保險絲或短路保險器座都是不允許的；ATTEN對這樣做造成的后果不負任何責任，并且所有的保證將變為零和無效。
保險絲型號：Φ5×20mm；250V AC
應符合IEC標準127第四種（或DIN1662或41571，第三種）
時間特性：慢爆
供電電壓：220V±10％
額定保險絲電流：T315mA
額定電流：T160mA
使用說明
在操作AT5000系列頻譜之前，先閱讀本手冊中“安全性”這一段很重要。使用AT5000系列頻譜儀時不需要特別的知識。直觀的面板操作件和基本功能的制約保證立即可以有效地使用。但為了保證最佳工作，須要遵守一些基本指示。
注意！
AT5000系列頻譜儀最靈敏的元件是輸入部份。它包括信號衰減器和第1混頻器。未經輸入衰減時，加到輸入端的電壓必須不超出+10ｄBｍ（0.7V rms）AC或±25VDC。當有40ｄB（2.2V rms）。這些極限必須不被超出，輸入衰減器和/或者第1混頻器可被損壞。當經過LISN (線路阻抗指定化網絡) 測量時，頻譜儀的輸入必須用一個瞬變限幅器來保護。
在測量心中沒有數的信號之前，應檢查有沒有不可接受的高電壓。也推薦開始測量時用最大的衰減量和最寬的掃頻范圍(500MHz)。使用者也應該考慮有否頻率范圍以外(例如1200MHz)的超高信號幅度可能出現，雖然它看不到。0Hz～150KHz頻率范圍內在AT5005頻儀中是沒有指標的。若此范圍出現顯示，則幅度是不準確的。避免將顯示調得過亮。在頻譜儀上顯示的各信號一般都可容易的讀出，即使在低亮度情況。
由于變頻原理，在0Hz上會出現一根譜線。稱為中頻直通。這是由于第1本振掃過中頻而致。它可因不同儀器而有不同的高度。滿屏幕還超出并不說明儀器有故障。
