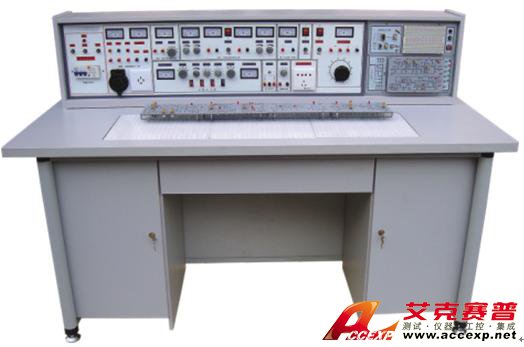

TSI D102型通用電工電子高頻電路實驗室成套設備
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI D102型通用電工電子高頻電路實驗室成套設備具有完善的安全保護措施，齊全的功能。實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元...
申請服務
- 產品介紹
TSI D102型通用電工電子高頻電路實驗室成套設備具有完善的安全保護措施，齊全的功能。實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
一、TSI D102型通用電工電子高頻電路實驗室成套設備結構：
1．實驗臺外殼尺寸：123×35×20cm
2．三相保險座
3．三相電源輸入指標
4．總開關：實驗臺電源總開關，帶漏電、過載保護
5．試驗按鈕：試驗漏電開關漏電功能
6．電源輸入指示1只
7．電源輸出指示3只(紅、綠、黃三色)
8．交流電壓表：指示輸出線電壓
9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10．接線座5只：A單元三相四線及地線輸出
11．電流表W相電流輸出指示
12．O/I開關：三相四線電源輸出控制
(提高安全系數)
13．接線座2只：B單元交流低壓電源輸出
14．電表(2A)：B單元交流電流指示
15．旋鈕：B單元3-24V交流低壓選擇輸出
16．開關：C單元雙路直流穩壓電源開關
17．旋鈕：C單元雙路Ⅰ路穩流調節
18．旋鈕：C單元雙路Ⅱ路穩流調節
19．接線座2只：C單元Ⅰ路直流穩壓輸出
20．保險座：C單元雙路穩壓電源保險
21．電表4只：雙路穩壓電源電壓、電流指示
22．接線座：D單元直流5V穩壓輸出
23．電表：D單元電流0.5V輸出指示
24．開關1：控制各低壓交流電、信號源
25．開關2：控制E單元交直流調壓電源
26．電表：E單元交流電壓輸出指示
27．接線座4只：E單元交流、直流輸出口
28．旋鈕：E單元0～240V電壓調節
29．插座：G單元220V輸出插座
30．旋鈕：音頻功率放大器音量調節
31．接線座2只：音頻信號輸入
32．按鈕：單次脈使能開關
33．接線座3只：單次脈沖輸出口
34．電表：函數發生器正弦波輸出電壓指示
35．旋鈕：正弦波輸出三級衰減幅度粗調
36．旋鈕：正弦波輸出口
37．接線座：正弦波輸出口
38．旋鈕：矩形波輸出幅度調節
39．接線座：三角波輸出口
40．旋鈕：函數信號發生器頻率細調
41．接線座：矩形波輸出口
42．旋鈕：函數信號發生器五級頻率粗調
43．電表：函數發生器輸出頻率指示
44．萬用表：500型
46．實驗桌面尺寸：160×70cm
47．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗
48．儲存板：放置元件盒
49．左儲存柜：放置儲存板（帶門鎖）
50．抽屜：放置常用工具
51．右儲存柜：放置儲存板（帶門鎖）
52．示波器：型號不限（用戶自備）
53．工具
二、TSI D102型通用電工電子高頻電路實驗室成套設備主要技術性能：
1、輸入工作電源：三相四線
2、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。
電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次均可輸出一對正負脈沖
4、函數信號發生器（正弦波、三角波、矩形波）
①頻率范圍：5HZ-550KHZ分五個頻段
②頻率指示：由HZ表直接讀出
③電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T，八位液晶顯示。
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30mA
三、TSI D102型通用電工電子高頻電路實驗室成套設備構成與配備（以二十四座為例）
1、實驗桌：12張學生實驗桌，一桌二座，尺寸：160×70×78cm。實驗桌中央設置通用九孔電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張實驗桌配有一粒膠皮板，保護通用底板與桌面(如需要在桌上放置電動機、焊接等)。實驗桌下部是元件儲存柜，放置實驗元器件。
2、示教控制臺：分別控制12臺學生臺的電源。通用電路板演示屏立在實驗臺上，尺寸為160×70cm。用于講解、演示。
3、實驗臺：共13臺，學生實驗桌及示教控制臺上各配備1臺。
4、高頻電路實驗系統13套：該系統含有相配套的電源、信號源、電路實驗區、電路開發區。主體采用獨特的兩面板工藝，正面貼模，印有原理圖及符號，反面為印刷導線并焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗干擾性，盒體透明直觀，為了便于存放、移動，該系統做成箱式，使用方便。
5、器材配備：13臺180W電動機，26只時間繼電器，26只熱繼電器，65只交流接觸器，156只交直流電表，13只萬用表， 13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成電路、集成座、可控硅、邏輯電平開關及邏輯電平指示、傳感器等元件盒(元件已裝在元件盒內)。
6、用戶自備器材：示波器（20MHZ以上，型號不限），功率表，滑線變阻器，高頻毫伏表（20MHZ以上），掃頻儀（50MHZ以上），高頻函數發生器（15MHZ以上），頻率計（100MHZ以上）。
四、TSI D102型通用電工電子高頻電路實驗室成套設備實驗項目：
| （1）電工實驗 | |
| 1．電工測量儀表的使用 | 17．交流電路參數的測量 |
| 2．常用元件的識別與檢測 | 18．正弦交流電路中RLC元件的特性 |
| 3．線性元件與非線性元件的伏安特性 | 19．RL及RC串聯電路實驗 |
| 4．電源的外特性 | 20．RLC串聯諧振電路 |
| 5．電位值、電壓值的測定 | 21．日光燈電路的連接及功率因數改善 |
| 6．電流表和電壓表的擴程 | 22．三相負載的星、三角接法 |
| 7．基爾霍夫定律的驗證 | 23．三相電路及功率的測量 |
| 8．驗征楞次定律 | 24．R-C選頻網絡的研究 |
| 9．迭加原理與互易定理的驗證 | 25．二端口網絡研究 |
| 10．戴維南定理與諾頓定理的驗征 | 26．單相變壓器實驗 |
| 11．電壓源與電流源的等效變換 | 27．互感電路實驗 |
| 12．受控源特性的研究 | 28．三相異步電動機的使用與起動 |
| 13．一階電路實驗 | 29．三相電動機繼電接觸控制的基本電路 |
| 14．二階電路的過渡過程 | 30．三相電動機Y一△起動控制實驗 |
| 15．研究LC元件在直流和交流電路中的特性 | 31．三相電動機的順序控制實驗 |
| 16．負載獲得最大功率的條件 | 32．三相電動機能耗制動控制實驗 |
| 利用上述32項實驗的元器件也可完成下面電路實驗 | |
| 33．最簡單的電路 | 56．電容器的充放電 |
| 34．電路中各點電位與參考點的選擇 | 57．電容器在交直流中的作用 |
| 35．電阻的串聯 | 58．條形磁鐵在線圈中的運動 |
| 36．電阻的并聯 | 59．電容的混聯 |
| 37．電阻的混聯 | 60．純電阻、電感、電容電路 |
| 38．電阻分壓器電路 | 61．磁耦合線圈的順串 |
| 39．全電路歐姆定律 | 62．磁耦合線圈的反串 |
| 40．電橋的應用與平衡條件 | 63．歐姆表的工作原理 |
| 41．節點電壓法 | 64．雙聯開關二地控制 |
| 42．回路電壓法 | 65．用示波器觀察磁滯回線 |
| 43．支路電流法 | 66．磁路歐姆定律 |
| 44．RCL并聯電路 | 67．兩線圈的互感及同名端 |
| 45．串聯電路 | 68．互感耦合 |
| 46．變壓器結構及工作原理 | 69．提高功率因數的方法 |
| 47．基爾霍夫第一定律 | 70．單相電路功率的測量 |
| 48．基爾霍夫第二定律 | 71．收錄機電源電路 |
| 49．日光燈電路原理 | 72．濾波電路 |
| 50．擴大電壓表量程 | 73．電阻與溫度的關系:用伏安法測出燈絲 |
| 51．擴大電流表量程 | 在不同電壓下的阻值。 |
| 52．RC電路的過度過程 | 74．三相異步電機閘刀控制正轉實驗 |
| 53．RL過渡過程 | 75．具有過載保護的控制線路 |
| 54．電容的串聯電路 | 76．按鈕控制的正反轉控制線路 |
| 55．電容的并聯電路 | 77．接觸器控制星一三角降壓起動控制線路 |
| （2）電子實驗 | |
| 1．晶體二極管的特性及檢測 | 23．集成運放微分電路 |
| 2．晶體三極管輸入輸出特性 | 24．集成運放文氏正弦波振蕩器 |
| 3．低頻小信號電壓放大器 | 25．電容三點式振蕩器 |
| 4．直接耦合兩級放大器 | 26．電感三點式振蕩器 |
| 5．RC耦合兩級放大器 | 27．集成穩壓電路 |
| 6．負反饋對放大器性能的影響 | 28．無穩態電路（多諧振蕩器） |
| 7．變壓器耦合推挽功率放大器 | 29．施密特觸發器 |
| 8．互補對稱推挽功率放大器(OTL) | 30．集成與門邏輯功能測試 |
| 9．單相半波整流 | 31．集成非門電路邏輯功能測試 |
| 10．單相全波整流 | 32．集成或門電路邏輯功能測試 |
| 11．單相橋式整流 | 33．集成與非門邏揖功能測試 |
| 12．單相橋式整流濾波 | 34．CMOS門電路的測試 |
| 13．單結晶體管特性 | 35．基本RS觸發器 |
| 14．單結晶體管觸發電路 | 36．JK觸發器 |
| 15．晶閘管簡單測試及可控整流電路 | 37．D觸發器 |
| 16．場效應管測試 | 38．555時基電路的應用（方波發生器) |
| 17．串聯型穩壓電壓 | 39．二一十進制計數器 |
| 18．差動放大電路的研究 | 40．二一十進制8421譯碼器 |
| 19．集成運放參數的測試 | 41．加法器 |
| 20．集成運放減法電路 | 42．減法器 |
| 21．集成運放加法電路 | 43．用集成與非門構成單穩態觸發器 |
| 22．集成運放積分電路 | 44．組合邏輯電路 |
| 利用上述44項實驗元器件也可完成面實驗 | |
| 45．P-N結單向導電特性 | 143．電壓跟隨器 |
| 46．三權管ICBO的測量電路 | 144．差動放大基本電路 |
| 47．三極管ICEO的測量電路 | 145．運算放大器的差動輸 |
| 48．三極管電流放大 | 146．反相輸入求和運算 |
| 49．三極管的VA特性 | 147．同相輸入求和運算 |
| 50．帶負載的單級小信號電壓放大 | 148．雙端輸入求和運算 |
| 51．電壓負反饋偏置電路 | 149．基本積分電路 |
| 52．分壓式電流負反饋偏置電路 | 150．EG考濾泄漏阻對的積分運算電路 |
| 53．用熱敏電阻穩定工作點 | 151．提高積分時間常數的措施 |
| 54．用二極管穩定工作點 | 152．快速積分電路 |
| 55．分析Ce對低頻特性的影響 | 153．模擬一階微分方程電路 |
| 56．共基極放大實驗電路 | 154．模擬二階微分方程電路 |
| 57．共集電極放大實驗電路 | 155．基本微分電路 |
| 58．共源極基本放大電路 | 156．實用微分電路 |
| 59．場效應管自給偏壓放大電路 | 157．利用間接方法得到近似微分 |
| 60．場效應管分壓式自偏壓電路 | 158．基本對數運算電路 |
| 61．場效應管共漏極電路 | 159．利用三極管的對數特性組成對數運算電路 |
| 62．場效應管共柵極電路 | 160．反對數放大的基本電路 |
| 63．單管阻容放大電路 | 161．Vo正比于VxVy電路 |
| 64．基本直流放大電路 | 162．簡單的過零此較電路 |
| 65．用電阻提高后級發射極電位 | 163．具有滯迥特性的比較電路 |
| 66．用穩壓管提高后級發射極電位 | 164．雙限比較電路 |
| 67．變壓器耦合放大電路 | 165．利用二級管作為上限檢測幅度選擇電路 |
| 68．甲類功率放大電路 | 166．雙限三態比較電路 |
| 69．乙類功率放大電路 | 167．下限檢幅選擇電路 |
| 70．串聯電流負反饋 | 168．基本采樣保護電路 |
| 71．串聯電壓負反饋電路 | 169．RC無源網終的低通濾波電路 |
| 72．并聯電壓負反饋電路 | 170．濾波電路接到組件的同相輸入端 |
| 73．并聯電流負反饋電路 | 171．濾波電路接到組件的反相輸入端 |
| 74．兩級放大電路中的負反饋 | 172．簡單二階RC濾波電路 |
| 75．射極輸出電路 | 173．典型RC有源濾波電路 |
| 76．自舉射極輸出電路 | 174．兩階有源濾波電路 |
| 77．用電容衰減高頻電壓 | 175．多路反饋二級有源濾波電路 |
| 78．用負反饋消除自激振蕩 | 176．典型二階高通有源濾波電路 |
| 79．電池監視電路 | 177．基本帶通濾波電路 |
| 80．場效應管、三極管組成放大電路 | 178．典型帶通濾波電路 |
| 81．PNP-NPN直接耦合放大電路 | 179．用雙T網絡組成的帶阻濾波 |
| 82．共基共射放大電路 | 180．輸出限幅的反相器 |
| 83．晶體管開關作用 | 181．實用差值運算放大器 |
| 84．液位光電控制 | 182．矩形波振蕩電路 |
| 85．簡單的溫控電路 | 183．阻容移相觸發電路 |
| 86．模擬光控簡易路燈自動開關電路 | 184．電熱褥調溫裝置 |
| 87．RC移相振蕩器 | 185．寬度可調的矩形波發生器 |
| 88．雙T選頻網絡 | 186．簡單的鋸齒波發生器 |
| 89．雙T選頻網絡組成的振蕩器 | 187．幅頻可調的鋸齒波發生器 |
| 90．變壓器反饋式振蕩電路 | 188．單相橋式整流常用畫法電路 |
| 91．場效應管變壓器反饋式振蕩電路 | 189．全波整流電路的最大反向峰值電壓 |
| 92．防盜報警電路 | 190．電容濾波電路 |
| 93．串聯型晶體振蕩電路 | 191．電容濾波帶電阻負載 |
| 94．互補音頻振蕩訊響器 | 192．全波整流電容濾波電路 |
| 95．報警訊響器 | 193．RC濾波電路 |
| 96．音樂門鈴電路 | 194．多段RC濾波電路 |
| 97．電子報警器電路 | 195．基本的LC濾波電路 |
| 98．差動放大電路的基本形式 | 196．T型濾波電路 |
| 99．電子門鈴電路 | 197．二倍壓整流電路 |
| 100．準互補對稱電路 | 198．三倍壓整流電路 |
| 101．三管OTL互補對稱電路 | 199．基本穩壓管穩壓電路 |
| 102．長尾式差動放大電路 | 200．基本調整管穩壓電路 |
| 103．差動輸入單端輸出 | 201．具有放大環節的穩壓電路 |
| 104．單端輸入雙端輸出 | 202．調整管穩流電路 |
| 105．單端輸入單端輸出 | 203．電子濾波器 |
| 106．雙電源式長尾差動放大電路 | 204．串聯穩壓電路 |
| 107．差動式放大器實驗電路 | 205．并聯穩壓電路 |
| 108．具有恒流源的差動放大電路措施 | 206．電子催眠器 |
| 109．單端輸出差動放大電路的溫諷分析 | 207．三端集成穩壓電路 |
| 110．閃光器電路 | 208．正電源輸出可調的集成穩壓電路 |
| 111．運算放大器的基本接法 | 209．單相全波可控整流 |
| 112．電流差動式運放用作交流比例放大 | 210．硅穩壓管穩壓電路 |
| 113．Vos的簡易測量方法 | 211．單相半波可控整流 |
| 114．Aos的簡易測量方法 | 212．單相橋式半控整流 |
| 115．Aod的簡易測量方法 | 213．充電用硅整流器原理 |
| 116．共模抑制比Cmrr的簡易測試 | 214．感性負載對晶閘管的影響 |
| 117．最大共模輸入電UIcm的簡易測試 | 215．晶閘管觸發導通試驗 |
| 118．Yopp的簡易測試 | 216．反電動勢負載晶閘管電路 |
| 119．SR的測量方法 | 217．簡易電子調壓電路 |
| 120．基本同相放大接法 | 218．測試單結管分壓比n |
| 121．運放構成的LC振蕩器 | 219．單結管振蕩電路 |
| 122．電熱杯調溫電路 | 220．單結管觸發應用電路 |
| 123．引到反向端輸入調零措施 | 221．二極管"與"門電路 |
| 124．引到同向端輸入調零指施 | 222．三極管"或"門電路 |
| 125．為使電值不致過大的接法 | 223．與邏輯形象化 |
| 126．利用三極管的基極電流實現Ios的溫度補償 | 224．或邏輯形象化 |
| 127．利用T型網絡提高等效反饋電阻 | 225．非邏輯形象化 |
| 128．使互補管工作在甲乙類擴大輸出電流的措施 | 226．三極管"非"門 |
| 129．對電容負載進行校正時措施 | 227．三極管"與非"門 |
| 130．反相輸入保護措施 | 228．三極管"或非"門 |
| 131．同相輸入保護措施 | 229．三扳管雙穩態電路 |
| 132．利用穩壓管保護器件 | 230．三極管單穩態電路 |
| 133．電源極性錯接的保護 | 231．三極管多諧振蕩電路 |
| 134．電源啟動瞬間過壓保護 | 232．置位觸發電路 |
| 135．二極管檢波電路 | 233．射極耦合雙穩態 |
| 136．利用PN結的溫度系數測量溫度的電路原理 | 234．對稱式多諧振蕩器 |
| 137．雙二極管限幅器 | 235．環形多諧振蕩器 |
| 138．反相運放基本電路 | 236．微分型單穩態電路 |
| 139．可變比例放大 | 237．集成施密特電路 |
| 140．同相運放基本電路 | 238．矩形波發生器 |
| 141．電壓/電流變換電路 | 239．單脈沖電路 |
| 142．電流/電壓變換電路 | 240．連續脈沖發生器 |
| （3）高頻電路部分： | |
| 1．調諧放大電路； | 7．幅度調制電路； |
| 2．通頻帶擴展電路； | 8．幅度解調電路； |
| 3．LC振蕩電路； | 9．分立元件組成的頻率調制與解調電路； |
| 4．石英晶體振蕩器電路； | 10．集成電路組成的頻率調制器； |
| 5．諧振功率放大電路； | 11．集成電路組成的壓控振蕩器及鎖相環電路； |
| 6．丙類高頻功率放大電路； | 12．波形變換電路。 |
