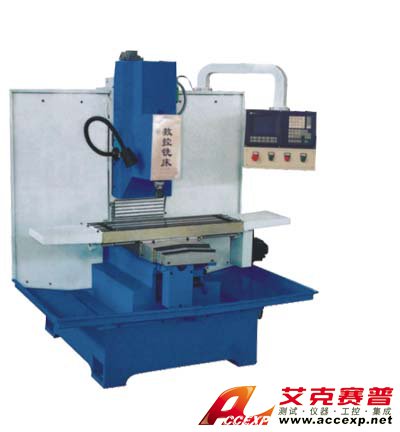

TSI-125 教學/生產兩用立式數控銑床
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-125 教學/生產兩用立式數控銑床能實現三坐標聯動，完成銑、鏜、鉆、鉸等基本切削運動，并能加工形狀復雜的凸輪、樣板、模具等
申請服務
- 產品介紹
TSI-125 教學/生產兩用立式數控銑床能實現三坐標聯動，完成銑、鏜、鉆、鉸等基本切削運動，并能加工形狀復雜的凸輪、樣板、模具等。該機床采用矩型導軌、滾珠絲桿、導軌表面進行了高頻淬火和粘塑處理，機床采用無級變速，配備可靠的華興系統。即可用于教學，也可用于工廠生產。機床配有標準的RS232接口與計算機通訊進行在線加工（DNC），CAD/CAM聯網加工。此機床可與TSI-2000型數控機床仿真軟件實驗室或TSI-2100型數控編程實驗室進行通訊配套使用。
| TSI-125 教學/生產兩用立式數控銑床主要技術指標及參數 | |||
|
主軸孔錐度
|
B130 | 最小設定單位 | 0.005mm |
| 主軸轉速范圍 | 145-3000rpm（無級調速） | 定位精度 | +-0.02mm/300mm |
| 主電機功率 | 1.5KW | 重復定位精度 | 0.01mm |
| 工作臺面積（長*寬） | 840mm×250mm | 編程方式 | ISO代碼、鍵盤錄入、后臺編輯 |
| 工作臺三向行程（X、Y、Z） | 480mm×250mm×250mm | 控制軸數 | 三軸+主軸變頻控制 |
| 主軸端面至工作臺距離 | 100-350 | 聯動軸數 | 三軸三聯動 |
| 工作臺允許最大承重 | 150kg | 零件程序容量 | 56K（約3000段程序） |
| 銑削進給速度范圍（三向） | （12-2000）mm/min | 外形尺寸 | 1200 mm×900 mm×1410mm |
| （長×寬×高） | |||
| 三向步進電機扭矩 | 12Nm | 重量 | 650kg |
| 數控系統 | 可先配：FANUC、SIEMENS、華中等，價格另儀。 | ||
