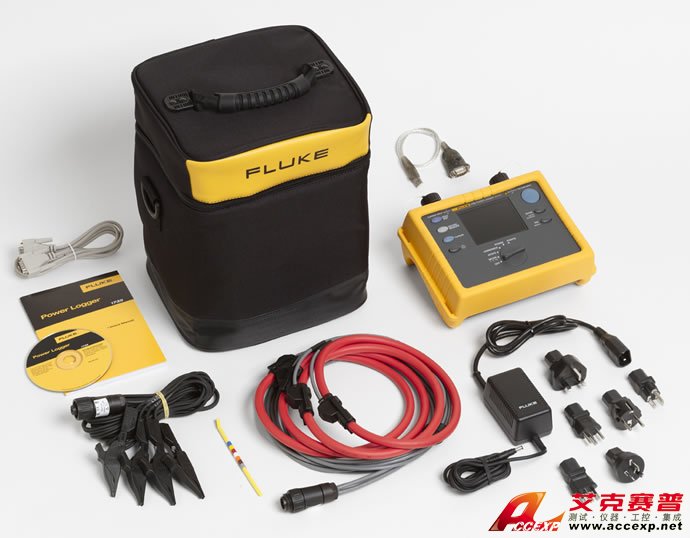

| 技術指標 |
| 一般 |
| 顯示 |
¼ VGA 圖形，彩色顯示屏（ 320 x 240 像素），文本、圖形對比度可調 |
| 質量 |
依據DIN ISO 9002開發、設計、制造 |
| 存儲 |
4 MB Flash 存儲器, 3.5 MB可用于測量數據的存儲 |
| 接口 |
RS-232 SUB-D 插座; 115.2 k 波特率, 8 停止位,沒有奇偶校驗, 1個停止位, 通過RS- 232接口可以進行硬件升級(10-針線纜) |
| 采樣率 |
10.25 kHz |
| 頻率 |
50 Hz或60 Hz, 用戶可選,自動同步 |
| 供電電源 |
NiMH電池包,有AC適配器(15 V ~20 V/0.9 A) |
| 電池使用時間 |
典型> 12 h，不帶背光，> 7 h帶背光 |
| 尺寸 |
240 mm x 180 mm x 110 mm |
| 重量 |
1.7 kg, 包括電池 |
|
| 環境 |
| 工作溫度范圍 |
-10 °C to +51 °C |
| 儲存溫度范圍 |
-20 °C to +60 °C |
| 操作溫度范圍 |
0 °C to +40 °C |
| 參考溫度范圍 |
23 °C ± 2 °C |
| 注意 |
上述條件基于歐標.在工作溫度的任何點用溫度系數計算規格 |
| 溫度系數 |
± 0.1 % 測量值 ，每°C參考值 |
| 固有誤差 |
參考條件下, 最大誤差，保證期2年 |
| 操作誤差 |
參考操作溫度范圍,最大誤差，保質期2年 |
| 氣候等級 |
C1 (IEC 654-1) -5 °C ~ +45 °C, 5% ~ 96% RH, 無凝露 |
| 機架 |
經抗震、劃擦熱塑試驗，V1-type (不易燃)，帶橡膠保護外殼 |
|
| EMC |
|
| 安全 |
| 安全 |
IEC 61010-1 600 V CAT III,增強雙層絕緣，保護等級3 |
| 保護 |
IP65; EN60529 (僅指不帶電池的電源機架) |
| |
RMS values are measured with a 以20 ms 的分辨率進行有效值的測量 |
|
| V-rms wye 測量 |
| 測量范圍 |
|
| 固有誤差 |
± (0.2% 測量值+ 5 個字) |
| 操作誤差 |
± (0.5% of m. v. + 10 字) |
| 分辨率 |
|
|
| V-rms delta 測量 |
|
| A-rms 測量 |
| 柔性電流探頭量程: |
|
| 電流鉗量程: |
|
| 分辨率 |
|
| |
|
| 固有誤差 |
|
| 操作誤差 |
|
| |
|
| 固有誤差 |
|
| 操作誤差 |
|
| |
電流探頭的誤差不包括在內 |
|
| 使用柔性探頭套裝 |
| 柔性探頭測量誤差 |
|
| 位置影響 |
|
| CF (典型): |
|
| 注意 |
當使用柔性探頭請確認導線位置到柔性探頭鎖的影響 |
|
| 功率測量 (P - 有功, S - 視在, Q- 無功, D - 畸變） |
| 測量范圍 |
見V rms and A rms 測量 |
| |
基于電壓電流誤差進行計算 |
| |
由于功率因數PF引起的附加誤差 |
| |
誤差x (1-[PF]) |
| |
當最大電壓量程是830 V（delta-連接），電流量程是3000 A是2.491 MW, 使用帶變比的PTs和CTs 時可能會以最大顯示值顯示 |
| 固有誤差 |
|
| 分辨率 |
|
| 操作誤差 |
|
| |
典型電壓連接（230 V wye），電流150 A 是34.51 KW. |
| 固有誤差 |
|
| 分辨率 |
|
| 操作誤差 |
|
| |
電流傳感器的誤差未考慮 |
|
| 能量測量(kWh, KVAh, kVARh) |
|
| PF功率因數 |
|
| 頻率測量 |
|
| 諧波 |
| 測量范圍 |
到50th 諧波 (< 51 % 標稱值) |
|
| 精度 |
| |
|
| Vm ≥ 3% Vn： |
± 5% Vm |
| Vm < 3 % Vnom： |
±0.15% Vnom |
| Im ≥ 10 % Inom： |
± 5% Im |
| Im < 10 % Inom： |
± 0 5% Inom |
| THDV： |
對于 THD < 3% ± 0.15%，Vnom
對于 THD ≥ 3% ± 5%，Vnom |
| THDI： |
對于 THD < 10% ± 0.5%，Inom
對于 THD ≥ 10% ± 5%，Inom |
| |
標稱電壓范圍 |
| |
標稱電流范圍 |
| |
諧波 m次的Vm和Im測量值 |
|
| 事件 |
|
