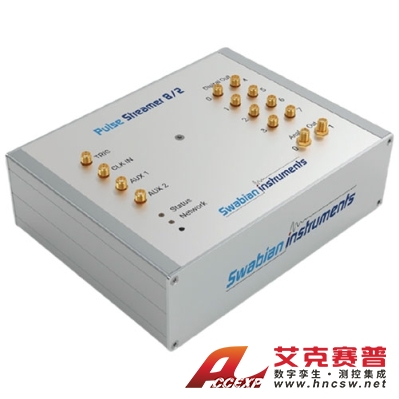

Swabian Pulse Streamer 8/2 同步數字碼型發生器和模擬波形發生器
名稱：其他儀器與工具
品牌：Swabian
型號：Pulse Streamer 8/2
簡介：Swabian Pulse Streamer 8/2 同步數字碼型發生器和模擬波形發生器是一個同步數字碼型和任意波形發生器，具有8個數字信號輸出通道和2個模擬信號輸出通道。Pulse Streamer具備的強大用戶界面，可讓您有效地定義復雜...
申請服務
- 產品介紹
Swabian Pulse Streamer 8/2 同步數字碼型發生器和模擬波形發生器是一個同步數字碼型和任意波形發生器，具有8個數字信號輸出通道和2個模擬信號輸出通道。Pulse Streamer具備的強大用戶界面，可讓您有效地定義復雜的脈沖序列和任意波形。
Swabian Pulse Streamer 8/2 同步數字碼型發生器和模擬波形發生器是解決實驗控制難題的有力工具。其直觀的編碼使您可以在幾分鐘內生成具有高定時分辨率的數字碼型和模擬波形。Pulse Streamer 8/2 是對于諸如脈沖電子順磁譜、核磁共振譜、固態缺陷、量子點和超冷原子物理這些要求苛刻的實驗研究的首選。
產品特征
8 個數字信號輸出通道
8 個同步數字輸出通道以 1 GSa/s 的采樣率發送數字信號，生成具有 1 ns 時間分辨率的數字碼型。上升時間和下降時間（定時精度）小于 300 ps。
2 個模擬信號輸出通道
2 個模擬輸出通道以 125 MSa/s 的采樣速率輸出-1 V 至 1 V 范圍、14 bits 分辨率的模擬信號。模擬輸出與數字輸出同步，其采樣率為數字信號的八分之一，定時精度為 8 ns。
迅速實現您的想法
直觀簡潔的編碼使您可以在幾分鐘內設計出包括樣本點和片段在內的任何復雜程度的數字碼型和模擬波形。
同時獲得不同信號
Pulse Streamer 的數字輸出和模擬輸出始終是同步的。僅需要一臺設備即可同時得到精確定時的數字碼型和模擬波形。
豐富的編程語言
您可以利用我們提供的 Python、MATLAB 和 LabVIEW 的本地庫，個性化設計、控制實驗。
靈活的網絡配置
Pulse Streamer 通過以太網通訊，可以被置于實驗室的任一角落。
Pulse Streamer 8/2 規格參數
| 數字輸出 | |
| 輸出通道 | 8x SMA |
| 采樣率 | 1 GSa/s |
| 輸出電壓 （50Ω負載時） | 0 和 2.6 V |
| 上升和下降時間 (20%-80%) | < 300 ps |
| 最小脈沖寬度 | 2 ns |
| 均方根抖動 | < 50 ps |
| 模擬輸出 | |
| 輸出通道 | 2x SMA |
| 采樣率 | 125 MSa/s |
| 輸出電壓 | -1.0 — 1.0 V |
| 帶寬 (-3 db) | 50 MHz |
| 分辨率 | 14 bit |
| 偏移誤差 | < 2 mV |
| 增益誤差 | < 1 % |
| 上升和下降時間 (20%-80%) | < 7 ns |
| 階躍響應過沖（典型值） | 25 % |
| 輸出穩定時間 | < 100 ns |
| 碼型生成 | |
| 最長碼型長度 | 1 M 脈沖 |
| 重復模式 | 1次、有限多次、無限次 |
| 觸發方式 | 內部、外部均可 |
| 觸發輸入 | |
| 最大電壓范圍（對設備無損） | -0.3 — 5.3 V |
| 電壓范圍 | 0 — 5 V |
| 觸發電平 | 0.5 V |
| 最小脈寬 | 5 ns |
| 觸發延遲（典型值） | 90 ns |
| 觸發抖動 | ±0.5 ns |
| 外部時鐘輸入 | |
| 耦合 | AC |
| 振幅 | 0.2 — 5 Vpp |
| 頻率 | 10 MHz 參考時鐘125 MHz 采樣時鐘 |
| 一般參數 | |
| 數據接口 | 以太網 (1Gbit/s) |
| 尺寸 (長 x 寬 x 高，單位均為mm) | 185 x 145 x 65 |
