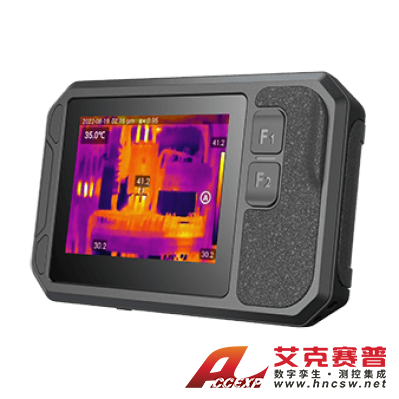

高德智感 口袋紅外聲波成像儀 PF210
名稱：紅外熱像儀
品牌：高德智感
型號：PF210
簡介：PF210口袋紅外熱像儀PF系列口袋紅外熱像儀，是一款專業的預防性維護工具，通過非接觸式測溫，能夠快速發現電氣設備的隱蔽問題。它配備了256x192紅外探測器、500W像素可見光攝像頭和3.5英寸LCD觸摸屏，圖像清晰，操控便捷，并可通過W...
申請服務
- 產品介紹
PF210口袋紅外熱像儀PF系列口袋紅外熱像儀，是一款專業的預防性維護工具，通過非接觸式測溫，能夠快速發現電氣設備的隱蔽問題。它配備了256x192紅外探測器、500W像素可見光攝像頭和3.5英寸LCD觸摸屏，圖像清晰，操控便捷，并可通過WIFI及時向團隊或客戶通報診斷結果。
256x192紅外分辨率
12μm像元尺寸
56°±2°視場角
NETD ≤ 45mk
清晰 隱患秒現
自研晶圓級封裝紅外模組256×192分辨率，搭配全新一代降噪算法優化畫質，更出色的成像體驗。
直觀 溫度數據實時呈現
四種圖像模式下，均可自動呈現全屏最高溫、最低溫、中心點溫度
簡單 像手機一樣搜索
可輸入中/英文關鍵詞檢索，直達功能設置入口，幫助檢測工作更加輕松高效。
隨心 自定義按鍵功能
兩大實體按鍵均支持自定義功能，更具個性化的操作體驗，更符合您的檢測習慣。
快捷 圖片即拍即查
拍照時，圖片瞬間保存。界面右上角即刻顯示縮略圖，輕觸即可回看圖片，隱患速查。
高效 激光加持
激光指示
可輔助快速定位目標位置，精準地檢測激光點處目標的溫度
激光測距
可精準測量目標距離（最遠8m），支持智能測算矩形分析對象面積
解決方案
紅外熱成像在智能制造行業中的應用
在食品包裝、汽車制造、半導體及電子制造等應用領域，紅外熱成像持續監控，檢測出熱的分布不規則問題，用于改善生產效率。紅外熱成像作為一種遠距離非接觸式溫度測量技術，可廣泛應用于智能制造過程，是生產過程中檢測、控制的關鍵。
包裝箱熱熔膠檢測
在食品包裝應用領域，紅外熱成像持續監控，檢測出熱的分布不規則問題，分析判斷涂膠的有無，用于改善生產效率。
卡車懸架震動測試
對卡車做整體的震動疲勞耐久試驗，尤其關注板簧彈性元件的耐久性測試。在震動過程中，板簧有明顯的溫升，可以通過紅外熱像儀監測整個測試過程，得到整個過程的溫升趨勢。
光纖熔接溫度監測
在整個熔接過程中對熔接點實時測溫，溫度達到設定值如焊劑熔點溫度后輸出信號，熔接設備停止升溫，配合光學成像系統確認焊劑熔化和熔接情況。
PCBA檢測
利用紅外探測PCBA上每個電子元器件產生的熱信號及溫度分布圖像與預定義的標準是否完全對應，可以作為檢測PCBA質量的一種簡單和高度自動化的方法，來檢測微小元器件的缺陷，保證PCBA電氣性能正常，合格入庫。
紅外熱成像在機械電氣的行業應用
設備運維過程中，經常需要進行預防性維修工程，以保障設備的正常使用壽命。紅外熱像儀作為溫度測量和測試工具，有助于優化生產過程和監測質量控制過程，可以檢測和排除機械設備和電氣及動力系統故障。
機械設備
機械設備種類繁多，如泵、流程閥門、存儲罐、輸油管路、傳輸帶等，當機械設備運行時，因受力不均或負載過重時，容易造成設備損壞，影響設備使用壽命，紅外熱成像儀可以快速查看設備運行過程中溫度變化，從而預防性判斷設備運行狀態，及時排查機械設備潛在故障。
電氣設備
幾乎所有電氣設備在發生故障之前，溫度都會隨之升高，紅外熱像儀能夠正確引導預防性維護專家，發現接頭松動或接觸不良，不平衡負荷，過載，過熱等隱患，對電氣或設備的運轉情況進行準確判斷。
動力設備
動力設備如蒸汽鍋爐、蒸汽機、發電機、柴油機等，在設備運行工作中，因動能與電能負荷不均時，容易造成動力設備損壞，影響使用壽命，紅外熱成像測溫儀可以快速呈現動力設備運行狀態，及時檢測和排查動力系統故障問題。
媒體庫
技術參數
Model | PF210 |
圖像和光學 | |
探測器類型 | 非制冷氧化釩, 7.5~14μm |
紅外分辨率 | 256*192@12μm |
| NETD | 45mK |
紅外幀頻 | 25Hz/9Hz |
焦距 | 3.2mm |
視場角 | 56°×48° |
空間分辨率 | 3.75mrad |
最小成像距離 | 0.3m |
距離系數比 | 266:1 |
對焦方式 | 免調焦 |
對焦方式 | 免調焦 |
| 數字變倍 | 1.1x~8x |
測量與分析 | |
測溫范圍 | 支持自動切檔: -20°C~150°C, 0°C~550°C |
測溫精度 | ±2°C或±2%, 取大值 |
分析對象 | 中心點, 固定測溫區域三選一 (小/中/大) |
溫度閾值報警 | 支持圖像和閃光燈報警 |
| 其他 | 支持溫度特征面積測量 |
圖像顯示 | |
顯示屏 | 3.5英寸LCD觸摸屏 |
圖像模式 | IR, VIS, MIF, PIP |
調色板 | 6條: 白熱, 黑熱, 鐵紅, 熱鐵, 彩虹, 北極 |
圖像調節 | Level Span模式: 自動, 半自動, 手動 |
數碼相機 | 5MP |
功能 | |
激光 | 激光 (指示/測距) |
拍攝 | 支持拍照 |
| 云服務 | 支持 |
其他 | 自定義實體按鍵×2 |
存儲與傳輸 | |
存儲介質 | 內置16G |
圖片存儲 | Jpg格式 (帶溫度數據) |
對外接口 | Type-C, 三腳架接口 |
WIFI | 支持 |
電源系統 | |
電池類型 | 內置可充電鋰電池 |
電池工作時間 | 4小時 |
環境參數 | |
工作溫度 | -10°C~50°C |
防護等級 | IP54 |
跌落 | 1m跌落 |
物理參數 | |
硬件模塊 | 照明燈 |
重量 | 296g |
尺寸 | 138×89×34mm |
配套軟件 | PC端:ThermoTools; 手機端:FocusIR (iOS/Android) |
標準配置 | 主機, 腕帶, 防護包, 快速操作指南, 電源適配器, USB Type-C數據線, 資料下載卡, 質保卡 |
選配件 | 三腳架 |
* 以上數據均為實驗室特定測試環境下所得，但是受外部環境多重因素影響，您的測試結果可能有所不同。所有產品信息均以實物為準。制造商保留更改技術規格的權利，恕不另行通知或承擔任何責任。
